3564-1000

3M 3000 系列 1.27mm IDC 带状电缆 D 型连接器3000 系列 1.27mm 节距 IDC 带状电缆 D 型插座和插头连接器，适合与 1.27mm 圆形、扁平或带护套电缆一起使用。 这些 3000 系列 1.27mm IDC D 型电缆连接器采用薄型设计，带有一个模制 UL 94 V-0 灰色 PBT 外壳，提供多种安装选项： 部件号 XXXX-1000 具有 4.01mm 直径的安装孔 部件号 XXXX-1001 具有杓形座 部件号 XXXX-1002 具有 4-40 UNC 插件 杓形座套件单独提供，请参见库存号 120-8609### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格，例外项在下面有标注。 |   ---|--- 主体材料： | 玻璃填充聚酯 PBT 易燃性： | UL94V-0 触点材料/电镀 |   铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 ’D’ 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金   |   磷青铜 |   III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡   |   绝缘电阻： | 500 V 直流条件下最小 1´109 欧姆 额定电流： | 1A（管座 2A） 耐受电压 | 1000V 有效值 温度范围： | -55°C 至 +105°C   |   性能水平： |   II 级 | 200 次接合 III 级 | 50 次接合 **注意**："D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |

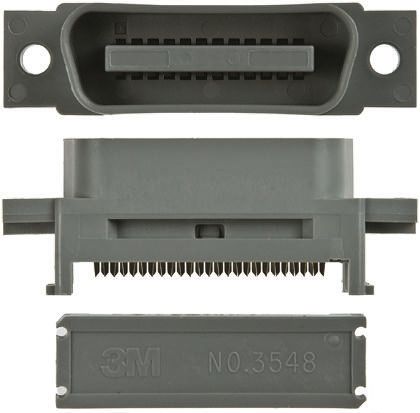

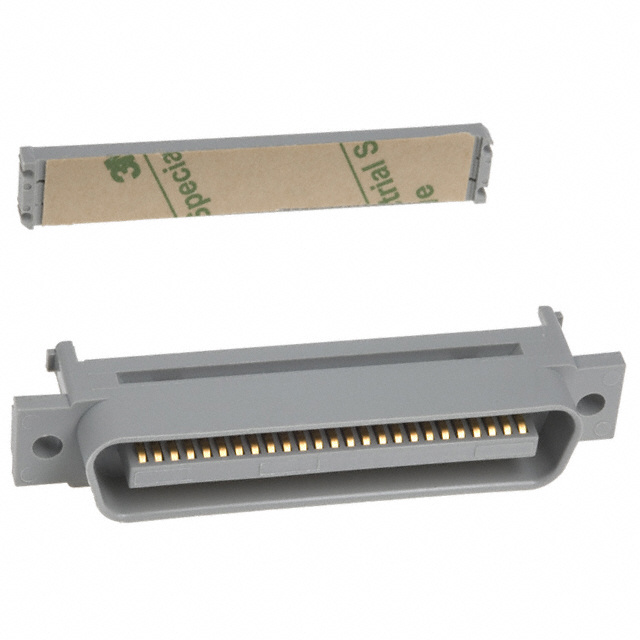

3000 系列 1.27 mm IDC 带状电缆插头

3000 系列 D 型 IDC 带状电缆插头连接器，具有 1.27mm 节距和薄型设计。这些 IDC 带状电缆连接器可与 26 AWG 至 28 AWG 的电线以及 1.27 mm 圆形、扁平或带护套电缆一起使用。使用 IDC 触点消除了之前电缆准备和剥离的需要，并提供了一种快速简单的互连系统。这些 3000 系列 IDC 带状电缆连接器的触点设计允许多次拔插。这些 IDC 带状电缆连接器的外壳由 UL 94V-0 灰色 PBT 制成，触点为镀金。这些 3000 系列 1.27 具有内置应力消除法兰。应力消除装置须单独购买

### 特点和优势

薄型设计

IDC 触点，可快速轻松地端接

无需电缆准备

触点设计允许多次拔插
