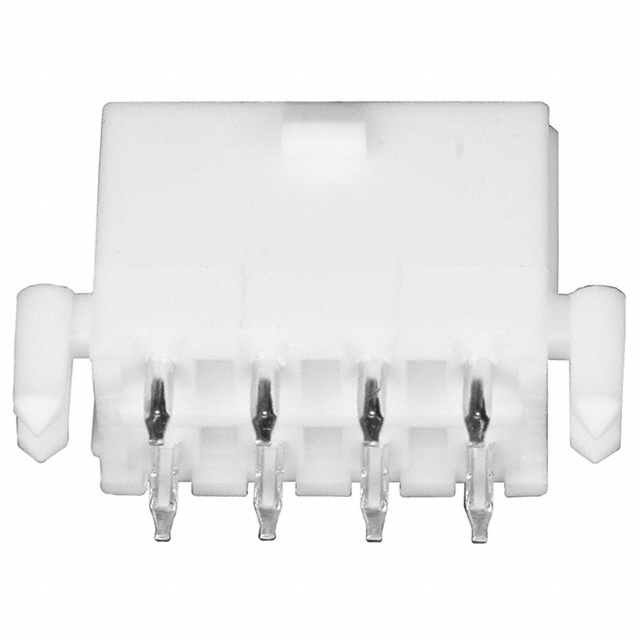

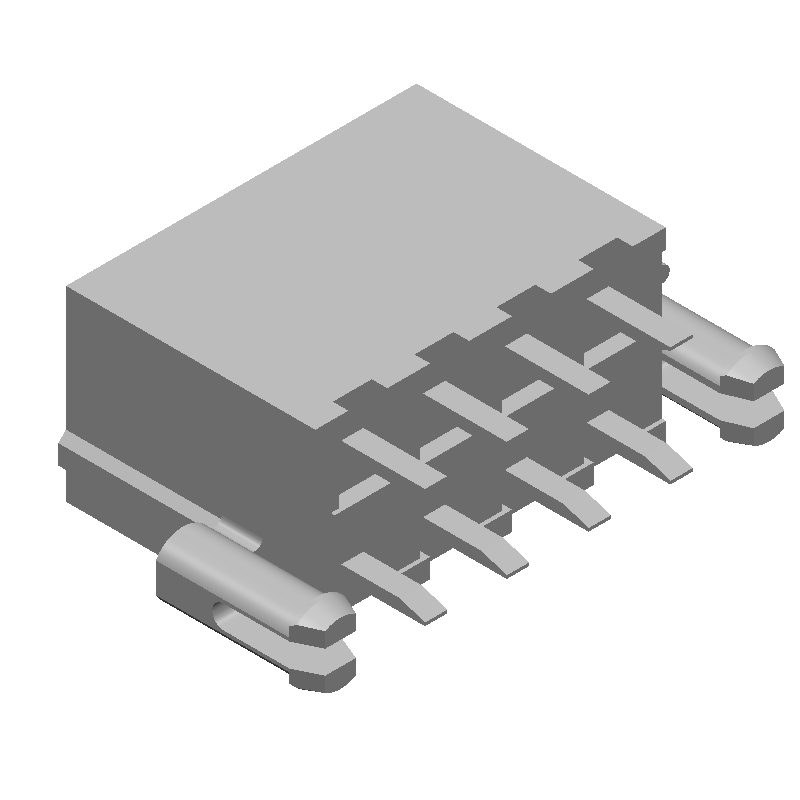

39-29-9087

Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 |   ---|---|--- 接线端子 | 镀锡黄铜 |   额定电压 | 600V r.m.s. |     | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A   | 4、6 路 8A | 11A   | 8、10 路 7A | 10A   | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ |   绝缘电阻 | 最小 1000MΩ |   介电强度 | 1500V a.c. |

Mini-Fit Junior 4.2mm 印刷电路板管座

Mini-Fit Junior 4.2 mm 节距印刷电路板管座构成了 Mini-Fit Junior 电源连接器互连系统的一部分。Mini-Fit Junior 电源连接器可处理高达 9A 的电流（每条电路），使其特别适用于高电流应用。这些 Mini-Fit Junior 印刷电路板管座具有完全隔离的端子，用于防止由于处理不当而造成破碎、电弧和损坏。连接器外壳还防磨擦，防止在严苛角度配接时损坏引脚端子。这些印刷电路板管座的外壳包含极化和键接功能，以防止未对准和错配插座。正向锁定机制确保与配接插座牢固连接，并防止由于过度冲击或振动引起意外脱离。喀哒声表明连接器完全配接。为了牢固连接这些 Mini-Fit Junior 的印刷电路板型号，印刷电路板管座提供咬接式塑料印刷电路板销锁。还提供具有印刷电路板安装法兰的型号。这些 Mini-Fit Junior 4.2 mm 印刷电路板管座提供 UL94V-0 或 UL94V-2 外壳材料，具有各种触点配置和触点镀层

### 特点和优势

• 可处理高达 9A 的电流（每条电路）

• 完全绝缘端子

• 防磨擦外壳可防止触点损坏

• 极化和键接，可防止错配

• 正向锁定机制提供牢固的配接连接

• 喀哒声确认成功配接

• 带印刷电路板固定销和安装法兰的型号

### 产品应用信息

Mini-Fit Junior 电源连接器特别适用于需要设计灵活性的高电流、高密度线对线和线对板应用。应用包括消费白色家电、办公设备、工业自动化设备、工业网络、机架安装服务器、路由器和交换机。
