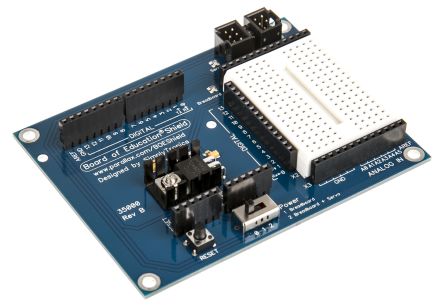

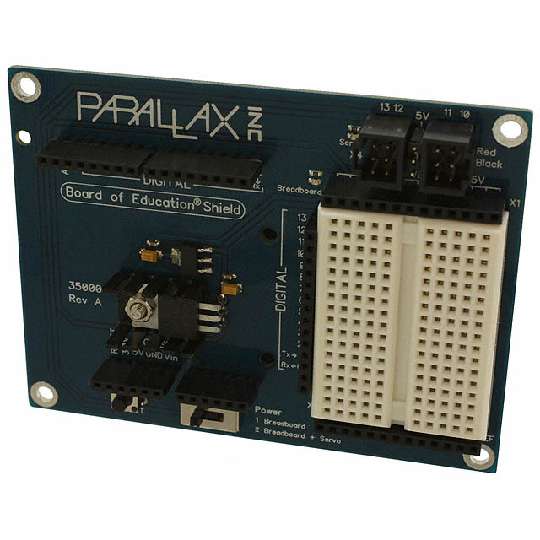

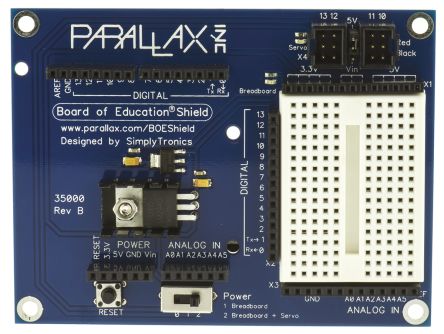

Arduino™ BoE 原型屏蔽
教育屏蔽板插入 Arduino™ 或 Arduino 兼容的处理器板，用于试验电路板原型设计和访问伺服电机端口，无焊接需要。 特别适用于小机器人项目。
经 Arduino Uno、Mega 和 Duemilanove 测试，教育屏蔽板在物理性能方面与任何 Ardunio Uno 或 Mega 封装模块都可兼容。
17 行 x 2 列试验电路板，便于电路构建
电源管座 Vin, 5V, 3.3V 接地、数字输入/输出和模拟输入均靠近试验电路板
+5V @ 1A 稳压器
+3.3V @ 200A 稳压器
4 x 伺服发动机端口，带有电源选择跳线，用于调节 5V 或输入电压（Arduino 电源电压）
3 位电源开关，仅用于管座功率或管座电源+伺服端口
重置按钮可重置 Arduino 处理器
电源 LED 指示灯，用于试验电路板和伺服电源
电源要求：7 至 12V 直流，从 Arduino 板 Vin
通信：通过 Arduino 处理器 USB 串行
Arduino 板插头在下面留下顶部管座，用于进一步屏蔽
尺寸：102 x 77.5mm
工作温度范围：0 至 +70°C
一系列原型硬件设计与 Arduino 或 Arduino 兼容微控制器板和护罩一起使用。
