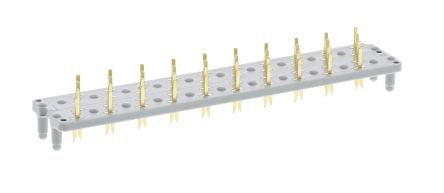

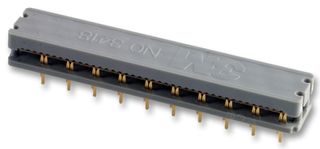

3418-0005PR

3M 2.54 x 2.54mm 3400 系列四排 IDC 带状电缆转换连接器2.54 x 2.54mm 3400 系列四排 IDC 带状电缆转换连接器可将带状电缆直接安装至印刷电路板，无需使用印刷电路板插座连接器。 这些 3400 系列四排 IDC 带状电缆器转换连接器的薄型组装板高度仅为 5.6 mm，且交错栅格布局的行距为 2.54 mm，列距为 1.27 mm。### 注库存号 749-2658 的引脚长度为 3.9mm，所有其他引脚长度为 2.8mm。### 转换 - 边缘 - DIL 41612 M 连接器

3400 系列 2.54 x 2.54 mm 线对板 IDC 转换

3400 系列 4 排 IDC 印刷电路板线对板带状电缆转换连接器，具有 2.54 x 2.54 mm 节距，适合与 26 AWG 和 28 AWG 实心和绞合带状电缆一起使用。这些 IDC 带状电缆连接器采用薄型设计，组装后高度仅为 5.6 mm。带状电缆可直接连接到印刷电路板连接器，无需配接的连接器，从而节省成本。带状电缆固定到一排锋利的叉状 IDC 触点（排列在标准交错网格）上，可剥离绝缘层从而实现大量端接。使用 IDC 触点消除了之前电缆准备和剥离的需要，并提供了一种快速简单的互连系统。

### 特点和优势

在单个连接器中直接将电缆连接到印刷电路板，可节省成本

IDC 触点，可快速简单地进行大量端接

无需电缆准备

薄型设计，组装后高度仅为 5.6 mm

### 注

库存号 749-2658 的引脚长度为 3.9mm，所有其他引脚长度为 2.8mm。
