3-1740194-2概述

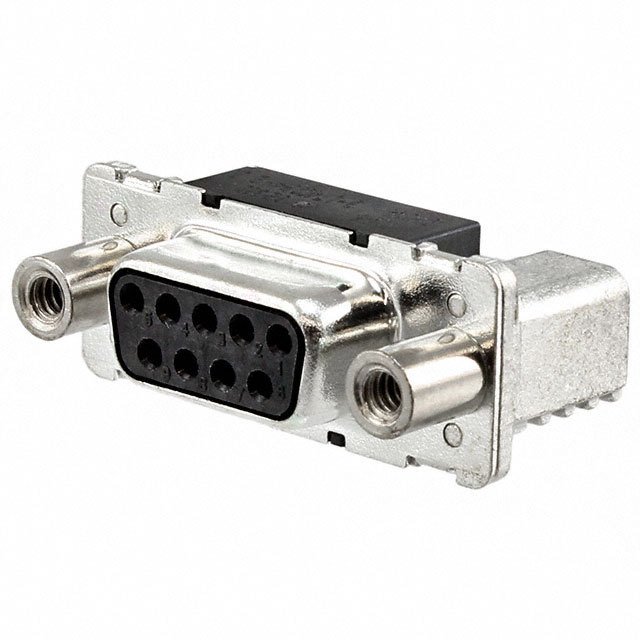

AMP FROM TE CONNECTIVITY 3-1740194-2 连接器, D sub, 堆叠式, Amplimite HD-20系列, DA, 插座, 9 触点, 金属主体, 焊接

AMPLIMITE HD-20系列焊杯D-sub, 磷青铜双电镀触芯, 连接端带有镀闪金, 焊锡带有镀锡, 整个触芯带有镍镀底层, 热塑性插芯, 钢, 镀锡或镀锌外壳.

.: 预装双电镀焊杯触芯

.: 两件式UL94V-0级别塑料插芯

.: 防焊接扩散设计

.: 可连接其他subminiature D连接器

.: 可选9, 15, 25, 37路外壳尺寸1-4插头和插座

.: 无需特殊应用工具即可轻松使用

.: 完全EMI屏蔽, 以及静电绝缘

.: 压接屏蔽端接, 低阻抗

.: 屏蔽压接, 提供应力消除

.: 屏蔽可以模制成型或用外壳覆盖

3-1740194-2中文资料参数规格

技术参数

触点数 9

极性 Female

触点电镀 Gold, Tin, Tin over Nickel

额定电流 4.5A/触头

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 9

额定电流Max 4.5A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 250 VAC

工作电压Max 250 VAC

封装参数

安装方式 Surface Mount

封装 Steel, Tin plated

外形尺寸

长度 30.8 mm

宽度 17.26 mm

高度 12.5 mm

封装 Steel, Tin plated

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

材质 Steel

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Communications & Networking, Computers & Computer Peripherals, Industrial, Communications & Networking, Signal, 工业, Industrial, 通信与网络, 计算机和计算机周边, Computers & Computer Peripherals

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040
