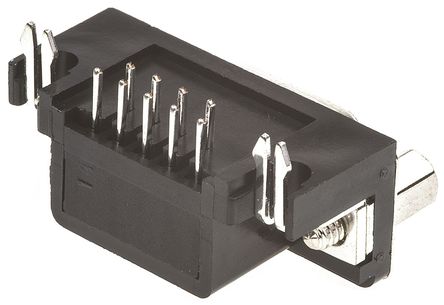

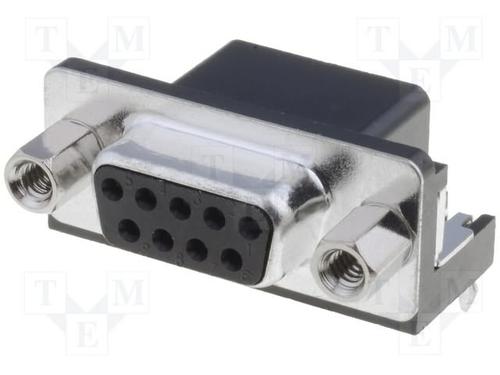

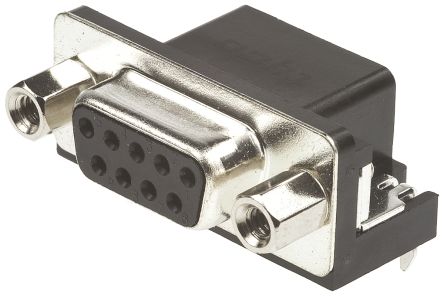

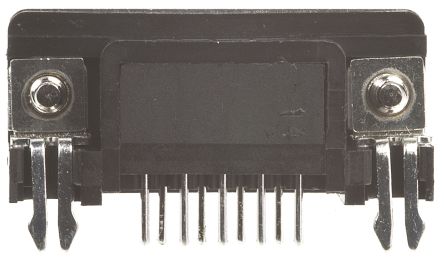

用于 5A 印刷电路板的 TDE 系列
直向印刷电路板安装和 2 个 DIN41652 型欧洲标准印刷电路板覆盖区连接器
标准配置包括板锁
4-40 螺纹插件或母连接器螺钉锁定
提供 9,15, 25 和 37 路
- .
- *90° 插座** | **90° 插头**
---|---|---
额定电流 | 5A | 5A
触点材料 | 磷青铜 | 黄铜
电镀接触面积 | 0.38 μm 金 | 0.38 μm 金
触点端接法 | 焊接 | 焊接
触点电阻 | - | -
绝缘电阻 | 最小 100MΩ | 最小 100MΩ
介电强度 | 2 分钟 500V 直流 | 2 分钟 500V 直流
材料（前壳） | 镀锡钢 | 镀锡钢
材料（外壳） | 黑色热塑 | 黑色热塑
易燃性 | UL 94V-0 | UL 94V-0
额定温度 | -55 至 +105°C | -55 至 +105°C
### 认可
UL 认证组件
触点数 9
极性 Female
触点电镀 Gold, Tin, Tin over Nickel
额定电流 5 A
绝缘电阻 1.00 GΩ
排数 2
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 9
额定电流Max 5A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 250 VDC
额定电压 250 V
工作电压Max 250 VDC
安装方式 Through Hole
引脚数 9
封装 连接器
长度 30.8 mm
宽度 20.88 mm
高度 13.57 mm
封装 连接器
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Thermoplastic
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Superseded
包装方式 Tray
制造应用 Computers & Computer Peripherals, Signal, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
