3-1462039-2

3-1462039-2图片1
3-1462039-2图片2
3-1462039-2图片3
3-1462039-2图片4
3-1462039-2图片5
3-1462039-2图片6

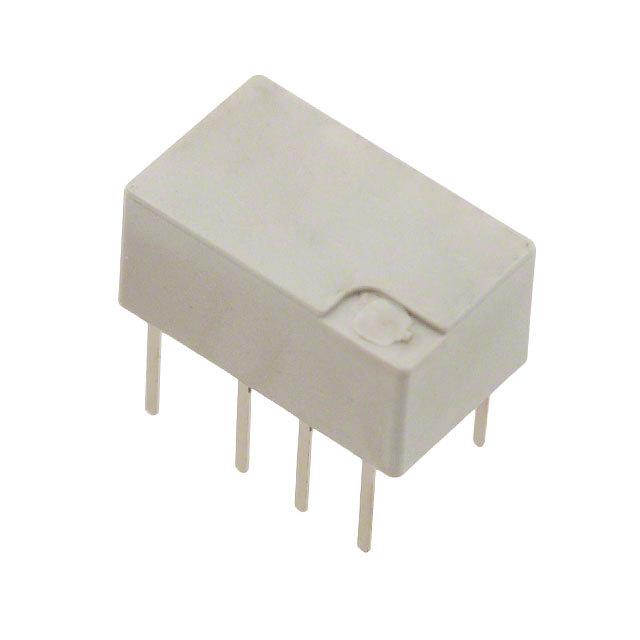

3-1462039-2图片7
3-1462039-2图片8
3-1462039-2图片9
3-1462039-2图片10
3-1462039-2图片11
3-1462039-2图片12
3-1462039-2图片13
3-1462039-2概述

信号继电器, 12 VDC, DPDT, 2 A, IM Series, 通孔安装, 非闭锁

IM26TS=IM RELAY 50 MW 12 V


得捷:
RELAY TELECOM DPDT 2A 12VDC


立创商城:
12VDC 2A 无锁存


e络盟:
信号继电器, 12 VDC, DPDT, 2 A, IM Series, 通孔安装, 非闭锁


艾睿:
Signal Relay 12VDC 2A DPDT 10mm 6mm 5.65mm THT Medical


安富利:
Electromechanical Relay DPDT 2A 12VDC 2.88KOhm Through Hole


Chip1Stop:
Electromechanical Relay DPDT 2A 12VDC 2.88KOhm Through Hole


TME:
Relay: electromagnetic; DPDT; Ucoil:12VDC; 0.5A/125VAC; 2A/30VDC


Verical:
Electromechanical Relay 12VDC 2.88KOhm 2A DPDT 10x6x5.65mm THT Signal Relay


MASTER:
IM-Relay Marking


Online Components:
IM26TS=IM RELAY 50 MW 12 V


Electro Sonic:
IM26TS=IM RELAY 50 MW 12 V


3-1462039-2中文资料参数规格
技术参数

触点电镀 Gold

触点类型 DPDT

接触电阻 50 mΩ

线圈电压 12 VDC

线圈电流 4.17 mA

线圈电阻 2.88 kΩ

额定电流Max 2 A

线圈电压DC 12 V

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 10 mm

宽度 6 mm

高度 5.65 mm

封装 DIP

物理参数

触点材质 Palladium, Ruthenium, Gold

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

3-1462039-2引脚图与封装图

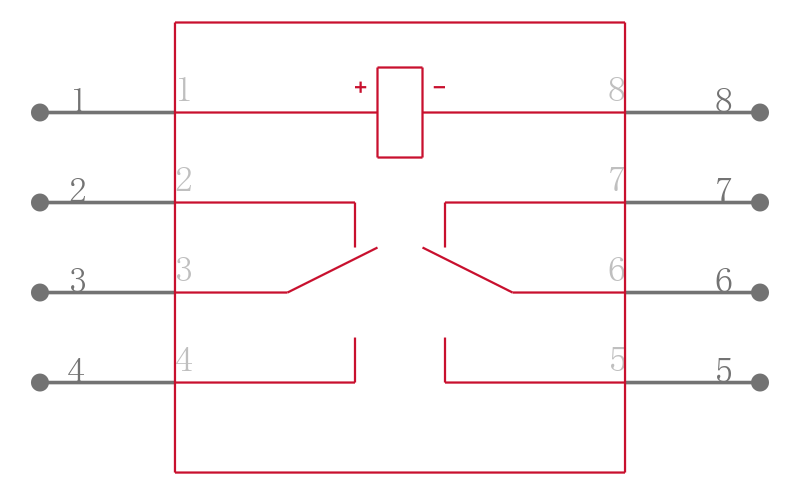

3-1462039-2引脚图

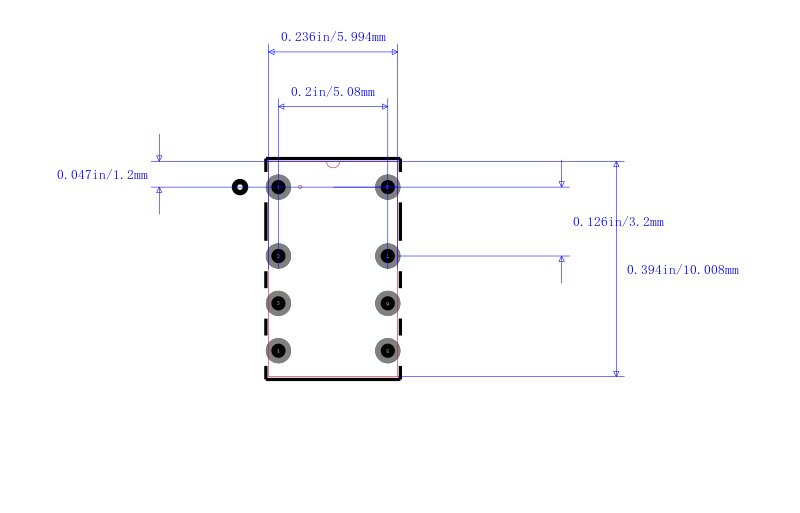

3-1462039-2封装图

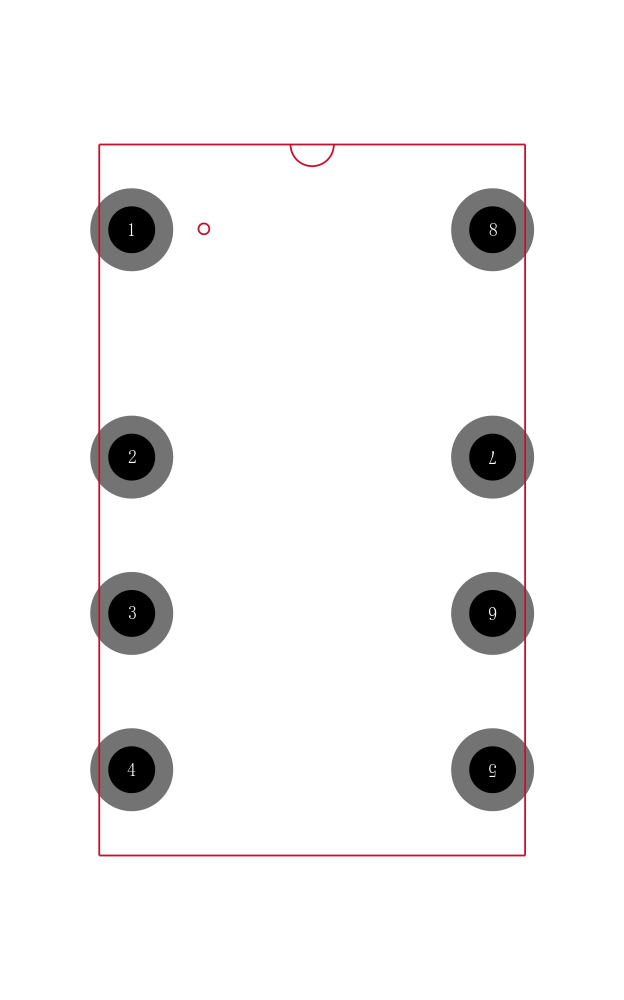

3-1462039-2封装焊盘图
在线购买3-1462039-2
型号: 3-1462039-2
制造商: TE Connectivity 泰科
描述:信号继电器, 12 VDC, DPDT, 2 A, IM Series, 通孔安装, 非闭锁
