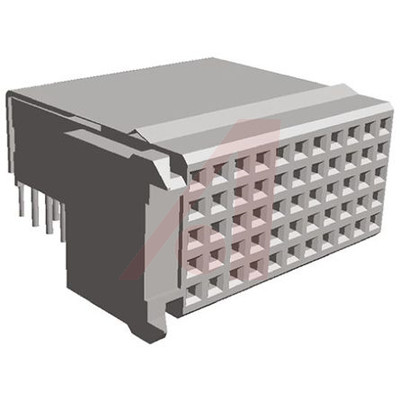

TE Connectivity Z-PACK™ HM 2mm C 型背板连接器Z-PACK™ HM 2mm C 型背板直角和垂直安装管座和插座连接器,用于 2mm HM 接口,提供自由或固定板印刷电路板安装,带接地复位屏蔽选项、操作引脚柱触点和 CompactPCI 选项,有关详细信息,请参见附加数据表。 这些 Z-PACK™ 硬公制 C 型背板连接器,具有 UL 94V-0 聚酯外壳,带各种配接对准选项,包括导向片和极化销,并提供标准串扰。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统,用于自由板(子板或印刷电路板)和固定板(主板、背板或后面板)的连接,以及通过固定板馈通连接。
Z-PACK™ HM 2mm C 型背板
Z-PACK™ HM 2mm C 型背板直角和垂直安装管座和插座连接器,用于 2mm HM 接口,提供自由或固定板印刷电路板安装,带接地复位屏蔽选项、操作引脚柱触点和 CompactPCI 选项,有关详细信息,请参见附加数据表。 这些 Z-PACK™ 硬公制 C 型背板连接器,具有 UL 94V-0 聚酯外壳,带各种配接对准选项,包括导向片和极化销,并提供标准串扰。
补充数据
---
**库存号**
|
**制造商部件号**
|
**说明**
|
**排数**
|
**触点配置**
|
**CompactPCI**
|
**安装样式**
|
**加载排数**
|
**屏蔽类型**
|
**配接对准**
718-9150
| 5106012-1 | C 型 55 路直角管座 | 5 | 操作引脚柱,信号 | 否 | 自由板,前部配接级别 1 | - | 无 | 无
719-8703
| 100161-1 | C 型 55 路直角插座 | 5 | 操作引脚柱,信号 | 否 | 自由板 AMP 标准选件 1 | B、A、C、E、D | 无 | 导向片
719-8707
| 106775-1 | C 型 55 路垂直插座 | 5 | 信号 | 否 | 固定板、自由板 | - | 无 | 无
739-1003
| | C 型 55 路直角插座 | 5 | 操作引脚柱,信号 | 是 | 自由板 | A、E、B、C、D | 接地回路屏蔽,上 | 多功能中心
739-1007
| 5352115-1 | C 型 55 路直角插座 | 5 | 操作引脚柱,信号 | 是 | 自由板 | E、D、C、B、A | 接地回路屏蔽,上 | 多功能中心
782-5250
| 106012-1 | C 型 55 路直角管座 | 5 | 操作引脚柱,信号 | 否 | 自由板,前部配接级别 1 | - | 无 | 无
864-3298
| 106081-1 | C 型 77 路垂直管座 | 5 + 2 | 操作引脚柱,信号 | 否 | 固定板,前部配接级别 1 | A、Z、F、E、D、C、B | 接地回路屏蔽 | 极化销
864-3905
| 5100161-1 | C 型 55 路直角插座 | 5 | 操作引脚柱,信号 | 否 | 自由板 AMP 标准选件 1 | E、D、C、B、A | 无 | 导向片
触点数 55
极性 Female
触点电镀 Gold
额定电流 1.5 A
排数 5
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 55
屏蔽 Yes
额定电流Max 1.5A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 500 VAC
额定电压 500 V
接触电阻Max 20 mΩ
安装方式 Through Hole
引脚间距 2.00 mm
长度 25 mm
宽度 21 mm
高度 12.25 mm
引脚间距 2.00 mm
外壳颜色 Gray
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Power, Signal
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ELV标准 Non-Compliant
ECCN代码 EAR99
HTS代码 8536694040
