3204X501P概述

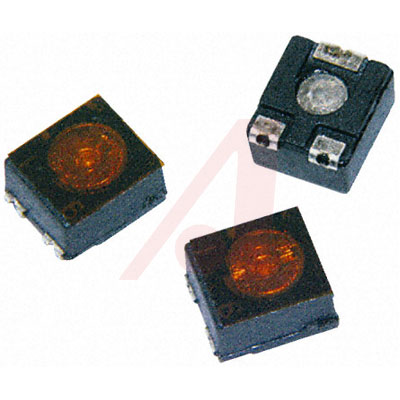

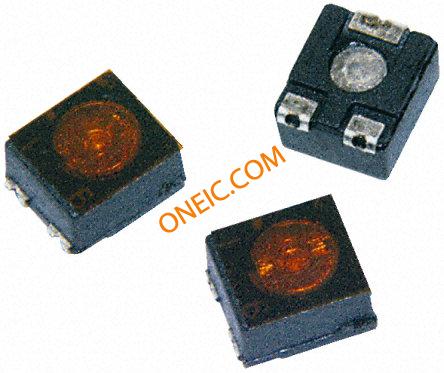

TE CONNECTIVITY / CITEC  3204X501P  微调电位器, SMD, 500R

500 Ohms 0.1W, 1/10W J Lead Surface Mount Trimmer Potentiometer Cermet 1 Turn Top Adjustment


得捷:
TRIMMER 500 OHM 0.1W J LEAD TOP


艾睿:
Res Cermet Trimmer 500 Ohm 25% 0.1W1/10W 1Elec/1MechTurns 2.3mm 5 X 5.2 X 2.3mm J-Hook SMD


Allied Electronics:
5mm 100mW semi-sealed smt trimmer, 500R


Chip1Stop:
Res Cermet Trimmer 500 Ohm 25% 0.1W1/10W 1Elec/1MechTurn 1.8mm 5 X 5.2 X 2.3mm J-Hook SMD


Verical:
Res Cermet Trimmer 500 Ohm 25% 0.1W1/10W 1Elec/1MechTurns 2.3mm 5 X 5.2 X 2.3mm J-Hook SMD


Newark:
# CITEC - TE CONNECTIVITY  3204X501P  Trimmer, SMD, 500 ohm, 10 mW, ± 25%, 3204X Series, 1 Turns, Surface Mount Device


Win Source:
TRIMMER 500 OHM 0.1W J LEAD TOP / 500 Ohms 0.1W, 1/10W J Lead Surface Mount Trimmer Potentiometer Cermet 1.0 Turn Top Adjustment


3204X501P中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±25 %

额定功率 0.1 W

电阻 500 Ω

阻值偏差 ±25 %

工作温度Max 85 ℃

工作温度Min -20 ℃

封装参数

安装方式 Surface Mount

封装 4

外形尺寸

长度 4 mm

宽度 4.5 mm

高度 2.3 mm

封装 4

物理参数

工作温度 -20℃ ~ 85℃

温度系数 ±250 ppm/℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

数据手册

3204X501P引脚图与封装图
3204X501P引脚图

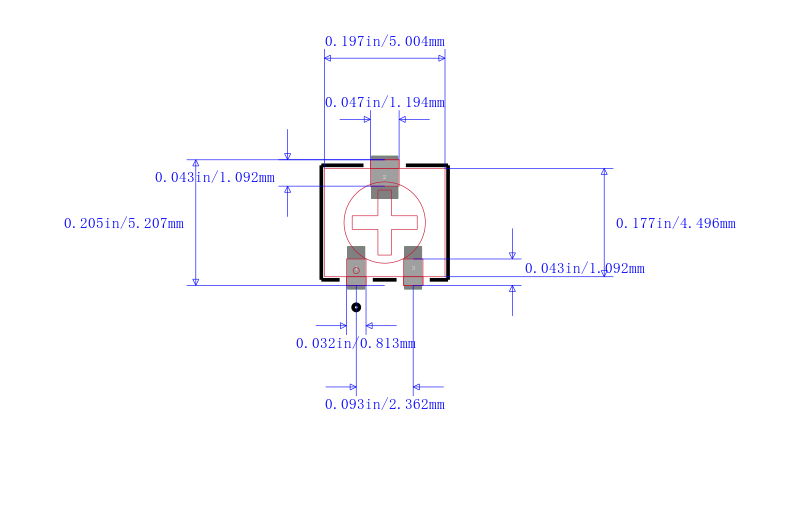

3204X501P封装图

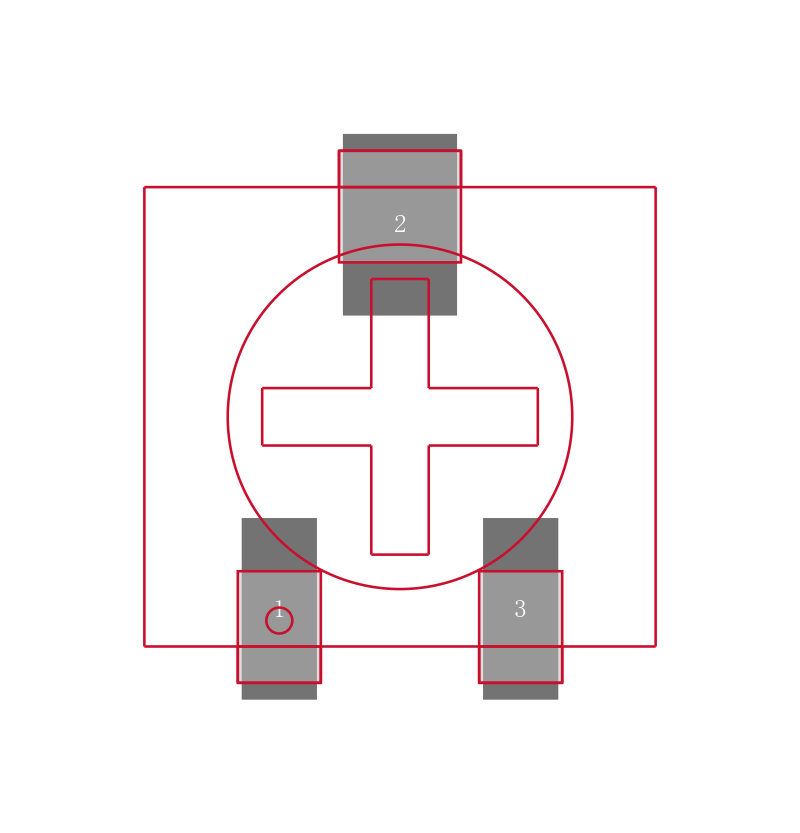

3204X501P封装焊盘图
