327717

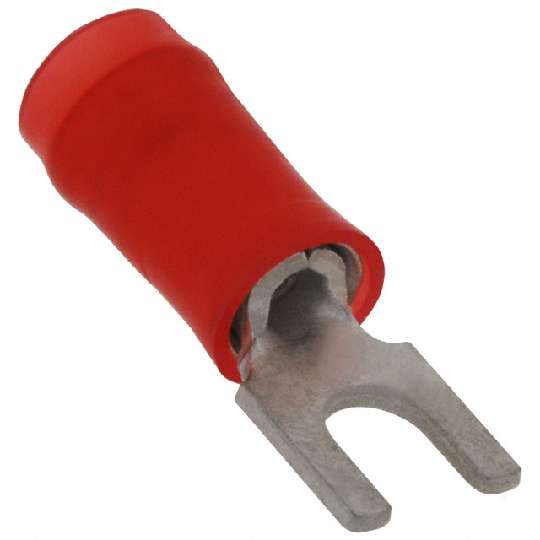

AMP FROM TE CONNECTIVITY  327717  叉/铲形端子, PIDG系列, 4, M2.5, 22 AWG, 16 AWG, 1.65 mm²

PIDG 铲形舌片电线压接

PIDG（预绝缘金刚石把手）铲形舌片电线压接端子，专为一致的可靠性设计，适用于最困难的电路环境。 这些 PIDG 铲形舌片电线压接端子包括精密成型高导电性铜主体和套管。 电线套管外包铜和尼龙颜色编码套管。 包围套管的铜套管在压接之后提供改进的电线绝缘支持，让电线可以弯曲而不会磨损绝缘层或破坏导线。 尼龙套管按照电线尺寸进行颜色编码，以帮助标识。 PIDG 铲形接线端子电线套管的内部是锯齿，可在压接之后提供最大接触和抗张强度。 这些 PIDG 接线端子的结构和使用专业工具模具可在压接压力下实现一致的绝缘厚度。 此压力然后均匀传输至压接区域中心，以产生一致可靠的压接。 这些 PIDG 铲形接线端子还具有漏斗形入口，可防止线束后退，并可在高速生产期间快速插入电线。 提供各种电线、套管和螺柱尺寸，这些 PIDG 铲形接线端子为广泛的布线应用提供多用途解决方案

### 特点和优势

• 高导电性铜主体

• 铜套管，用于改进电线绝缘支持

• 电线套管中的锯齿，可确保最大接触和拉伸强度

• 颜色编码套管，易于标识电线尺寸和工具

• 漏斗形电线入口，易于插入电线

• 设计能实现可靠一致的压接

### 产品应用信息

这些 PIDG 铲形舌片电线压接端子适用于具有多种接线端子的广泛应用，符合或超过 MIL-T-7928、II 型、1 类和 2 类的要求。应用包括：仪器/控制、照明、电源、面板盒、运输、提升设备、电动机、航空航天和电器。

### 认可

UL recognised Approvals only apply to the packs of 100, and only for those terminals marked with an asterisk.

### TE Connectivity PIDG 接线端子
