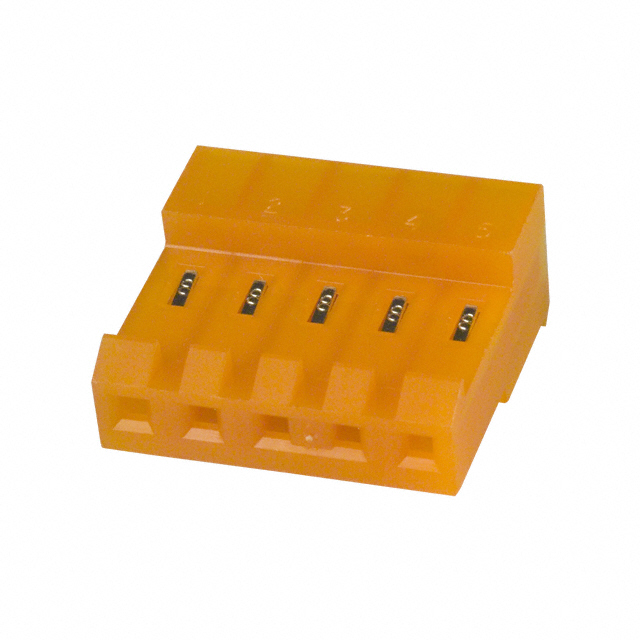

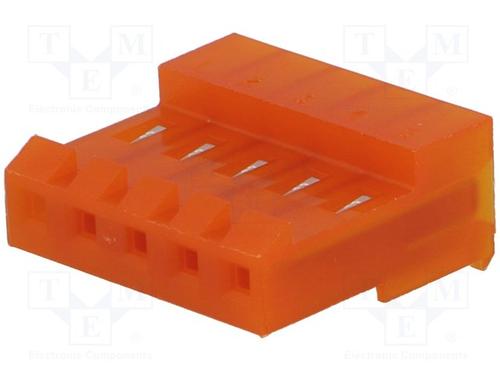

MTA-156 5 位置 单排 3.96 mm 间距 18 AWG 封闭端 IDC 插座
MTA-156 IDC 闭端组件

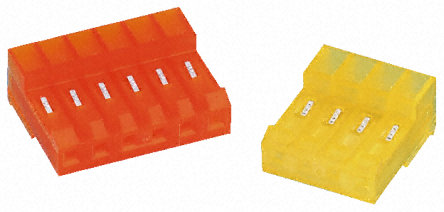

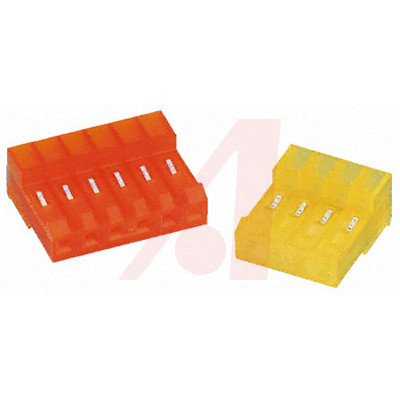

MTA-156 IDC 闭端连接器插座组件，在 3.96mm 中心线上预装了 IDC 触点，可接受范围为 18 至 26 AWG 的绞合散线尺寸。 这些 MTA-156 IDC 闭端连接器采用端对端堆叠，具有白色尼龙 6/6 UL94V-2 外壳，带模制肋纹，可防止反向配接，并提供锁定斜面和极化插片。 这些 MTA-156 IDC 闭端插座连接器的 IDC 插座触点为无光泽镀锡，库存号 863-8369 除外，它具有 0.00038μm 镀金触点。
部件号 X-640431-X 接受 18 AWG 散线尺寸
部件号 X-640426-X 具有锁定斜面，接受 18 AWG 散线尺寸
部件号 X-641148-X 具有锁定斜面，接受 18 AWG 散线尺寸（镀金）
部件号 X-640428-X 具有锁定斜面，接受 22 AWG 散线尺寸
部件号 X-640429-X 具有锁定斜面，接受 24 AWG 散线尺寸
部件号 X-640427-X 具有锁定斜面，接受 20 AWG 散线尺寸
部件号 X-643817-X 具有锁定斜面和极化插片，接受 18 AWG 散线尺寸
部件号 X-643818-X 具有锁定斜面和极化插片，接受 20 AWG 散线尺寸
部件号 X-643819-X 具有锁定斜面和极化插片，接受 22 AWG 散线尺寸
闭端型号
额定电流 7 A
触点数 5
极性 Female
线规 18 AWG
触点电镀 Tin
额定电压AC 600 V
额定电流 7 A
绝缘电阻 5000 MΩ
排数 1
易燃性等级 UL 94 V-2
针脚数 5
拔插次数 50
带凸肩 No
额定电流Max 7A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 600 VAC
额定电压 600 V
接触电阻Max 3 mΩ
安装方式 Through Hole
引脚数 5
封装 -
引脚间距 3.96 mm
长度 19.81 mm
宽度 9.02 mm
高度 9.02 mm
封装 -
引脚间距 3.96 mm
外壳颜色 Orange
颜色 Orange
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 Power, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
3-640426-5 TE Connectivity 泰科 | 当前型号 | 当前型号 |
640426-5 泰科 | 功能相似 | 3-640426-5和640426-5的区别 |
CE156F18-5-DB Pancon | 功能相似 | 3-640426-5和CE156F18-5-DB的区别 |
