TE Connectivity MTA-156 IDC 闭端连接器组件MTA-156 IDC 闭端连接器插座组件,在 3.96mm 中心线上预装了 IDC 触点,可接受范围为 18 至 26 AWG 的绞合散线尺寸。 这些 MTA-156 IDC 闭端连接器采用端对端堆叠,具有白色尼龙 6/6 UL94V-2 外壳,带模制肋纹,可防止反向配接,并提供锁定斜面和极化插片。 这些 MTA-156 IDC 闭端插座连接器的 IDC 插座触点为无光泽镀锡,库存号 863-8369 除外,它具有 0.00038μm 镀金触点。 部件号 X-640431-X 接受 18 AWG 散线尺寸 部件号 X-640426-X 具有锁定斜面,接受 18 AWG 散线尺寸 部件号 X-641148-X 具有锁定斜面,接受 18 AWG 散线尺寸(镀金) 部件号 X-640428-X 具有锁定斜面,接受 22 AWG 散线尺寸 部件号 X-640429-X 具有锁定斜面,接受 24 AWG 散线尺寸 部件号 X-640427-X 具有锁定斜面,接受 20 AWG 散线尺寸 部件号 X-643817-X 具有锁定斜面和极化插片,接受 18 AWG 散线尺寸 部件号 X-643818-X 具有锁定斜面和极化插片,接受 20 AWG 散线尺寸 部件号 X-643819-X 具有锁定斜面和极化插片,接受 22 AWG 散线尺寸闭端型号 额定电流 7 A ### 3.96mm TE Connectivity MTA大量端接组件 MTA 连接器,用于在一个 0.156in. 3.96mm 节距上实现多路内部印刷电路板连接,可针对几乎所有电缆线束显著降低工作量。 提供生产工具,允许将连接器快速装配到离散电线上。一步式组件和可堆叠终端 插座外壳按电线尺寸进行颜色编码 预装触点 维修简便 技术规格 --- 套筒 | 材料 | 尼龙 触点材料 | 磷青铜 电镀 | 锡 易燃性等级 | UL94V-2 管座 | 材料 | 聚酯 触点材料 | 铜合金 电镀 | 锡 易燃性等级 | UL94V-0 工作电压(V 交流) | 250 最大额定电流 A | 5 最大触点电阻 mΩ | 初始 3 工作温度 °C | \- 55 至 +105

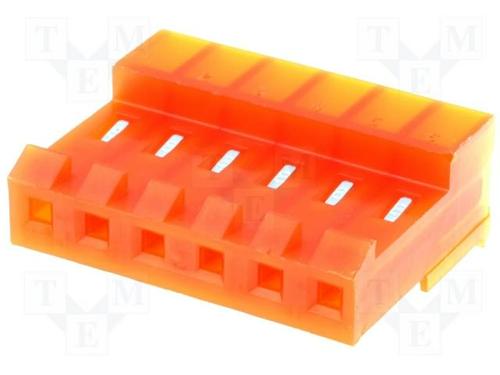

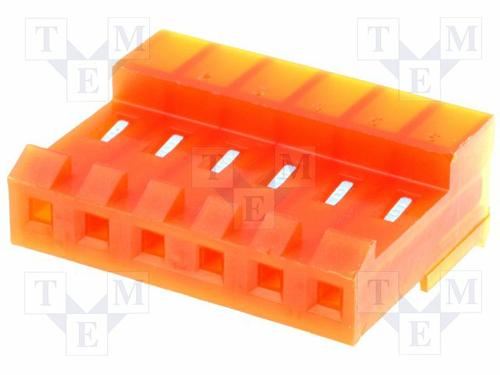

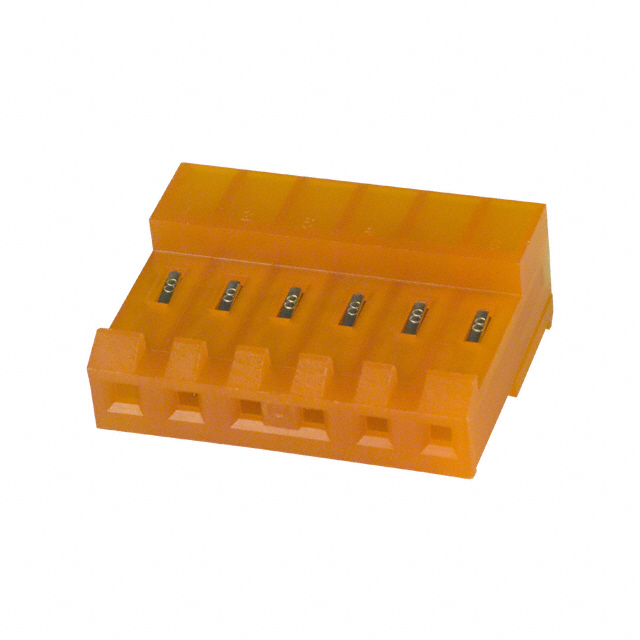

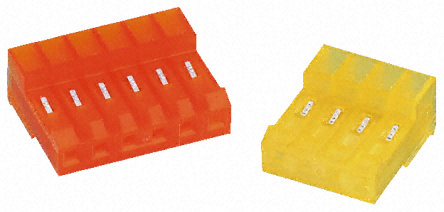

MTA-156 IDC 闭端组件
MTA-156 IDC 闭端连接器插座组件,在 3.96mm 中心线上预装了 IDC 触点,可接受范围为 18 至 26 AWG 的绞合散线尺寸。 这些 MTA-156 IDC 闭端连接器采用端对端堆叠,具有白色尼龙 6/6 UL94V-2 外壳,带模制肋纹,可防止反向配接,并提供锁定斜面和极化插片。 这些 MTA-156 IDC 闭端插座连接器的 IDC 插座触点为无光泽镀锡,库存号 863-8369 除外,它具有 0.00038μm 镀金触点。
部件号 X-640431-X 接受 18 AWG 散线尺寸
部件号 X-640426-X 具有锁定斜面,接受 18 AWG 散线尺寸
部件号 X-641148-X 具有锁定斜面,接受 18 AWG 散线尺寸(镀金)
部件号 X-640428-X 具有锁定斜面,接受 22 AWG 散线尺寸
部件号 X-640429-X 具有锁定斜面,接受 24 AWG 散线尺寸
部件号 X-640427-X 具有锁定斜面,接受 20 AWG 散线尺寸
部件号 X-643817-X 具有锁定斜面和极化插片,接受 18 AWG 散线尺寸
部件号 X-643818-X 具有锁定斜面和极化插片,接受 20 AWG 散线尺寸
部件号 X-643819-X 具有锁定斜面和极化插片,接受 22 AWG 散线尺寸
闭端型号
额定电流 7 A
触点数 6
极性 Female
线规 18 AWG
触点电镀 Tin
额定电压AC 600 V
额定电流 7 A
排数 1
易燃性等级 UL 94 V-2
针脚数 6
带凸肩 No
额定电流Max 7A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 600 VAC
额定电压 600 VAC
接触电阻Max 3 mΩ
安装方式 Through Hole
引脚数 6
封装 -
引脚间距 3.96 mm
长度 23.77 mm
宽度 9.02 mm
高度 9.02 mm
封装 -
引脚间距 3.96 mm
外壳颜色 Orange
颜色 Orange
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 Power, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
