TE Connectivity 商用 MATE-N-LOK 印刷电路板垂直引脚管座商用 MATE-N-LOK 印刷电路板垂直引脚管座 触点为预镀锡 标准尾线，适用于 1.57mm 印刷电路板厚度 ### TE Connectivity 商用 MATE-N-LOK 系列TE Connectivity 的 Mate-N-Lok 商用系列连接器具有广泛的应用，包括线对线和线对板的压接和 IDC 端接。 商用系列的 Mate N Lok 连接器的特殊功能包括：完全极化尼龙外壳 简易空心标识 仅需低插入/拔出力 内置触点稳定和自动对齐功能 锁定设备为设计的一部分 在振动和冲击恶劣条件下，连接器部分会保持固定在一起

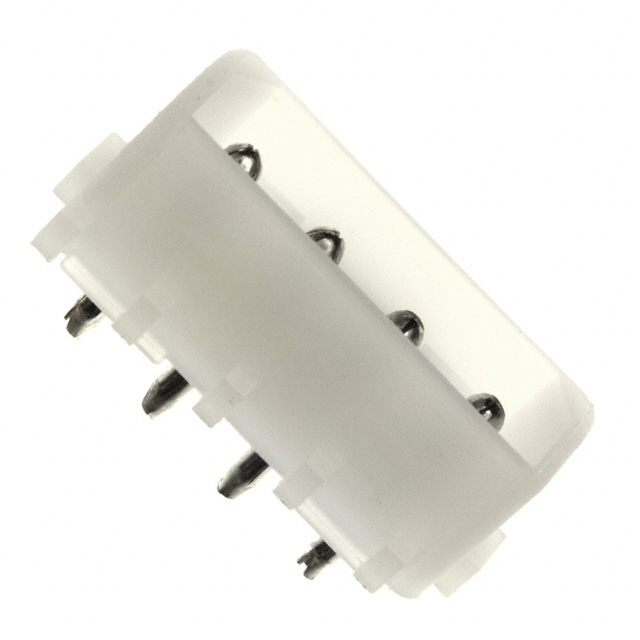

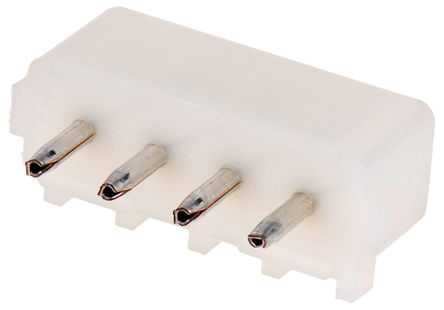

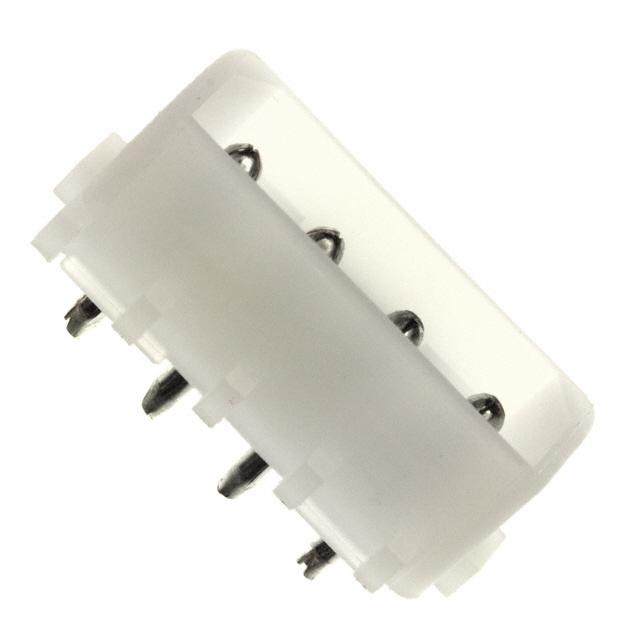

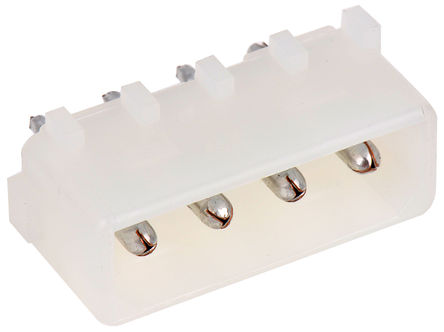

5.08 mm 商用 MATE-N-LOK 垂直印刷电路板管座
商用 MATE-N-LOK 垂直安装印刷电路板管座连接器具有 5.08mm 节距，用于线对板应用。这些商用 MATE-N-LOK 印刷电路板管座精密模制，实现精确容差，且内置触点稳定和自动对齐功能。外壳由尼龙制成，完全经极化，可防止错配。这些商用 MATE-N-LOK 印刷电路板管座具有一体式制动锁或正向锁定设备，可在振动和冲击恶劣条件下保持固定在一起。触点采用清洁设计，无锋利的凸起部分，而不会阻碍插入或损坏外壳。
### 特点和优势
精密模制，实现精确容差
触点稳定和自动对齐功能
极化以防止错配
制动和正向锁定闩锁，用于牢固配接连接
清洁触点设计
低插入力和拔出力
### 标准
管座符合 MIL-STD 202 方法 208 可焊接性标准
### TE Connectivity 商用 MATE-N-LOK 系列
TE Connectivity 的 Mate-N-Lok 商用系列连接器具有广泛的应用，包括线对线和线对板的压接和 IDC 端接。 商用系列的 Mate N Lok 连接器的特殊功能包括：
完全极化尼龙外壳
简易空心标识
仅需低插入/拔出力
内置触点稳定和自动对齐功能
锁定设备为设计的一部分
在振动和冲击恶劣条件下，连接器部分会保持固定在一起
触点数 4
极性 Male
触点电镀 Tin
工作电压 250 VAC
额定电流 12 A
绝缘电阻 500 MΩ
排数 1
方向 Vertical
电路数 4
易燃性等级 UL 94 V-2
针脚数 4
拔插次数 50
安装角度 180 °
额定电流Max 13A/触头
额定电压Max 250 VAC
额定电压 250 VAC
安装方式 Through Hole
封装 ThroughHole
引脚间距 5.08 mm
长度 23.241 mm
宽度 9.525 mm
高度 10.28 mm
封装 ThroughHole
引脚间距 5.08 mm
外壳颜色 Natural
颜色 Natural
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bag
制造应用 通用, 商业, Power
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
