TE Connectivity 通用 MATE-N-LOK 印刷电路板垂直引脚管座通用 MATE-N-LOK 垂直引脚管座系列，具有单排和点阵格式，可使用印刷电路板自由插头外壳安装。焊接尾线长度 4.4mm（720-2073 除外，其具有 5.97 mm 尾线长度） 印刷电路板孔直径为 1.78mm * 不包括 0.76 mm 支架 引脚插头尺寸 --- **主体宽度** mm | **主体深度** mm | **主体 * 高度** mm 14 | 7.6 | 14 20.3 | 7.6 | 14 26.7 | 7.6 | 14 33 | 7.6 | 14 14 | 20.3 | 14 20.03 | 20.3 | 14 26.7 | 20.3 | 14 33 | 20.3 | 14 ### 认可UL，CSA ### TE Connectivity 通用 MATE-N-LOK™ 系列最大额定电流 A： | ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 Vac/dc | 600 介电耐压 kV | 5 电路间 kV | 10 绝缘电阻 MΩ | 1000 最大触点电阻 mΩ | 3.5 温度范围 °C | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜，镀锡 触点材料（垂直插头） | 磷青铜，镀锡

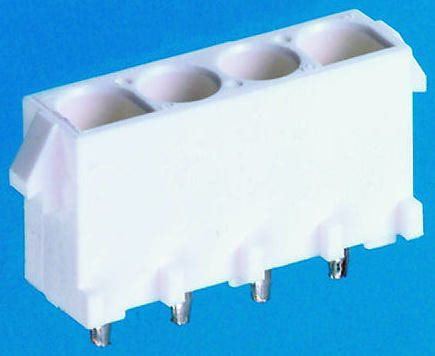

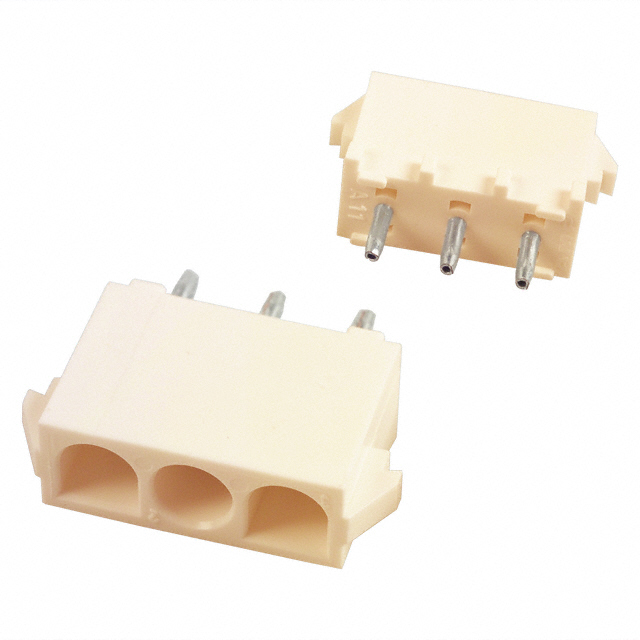

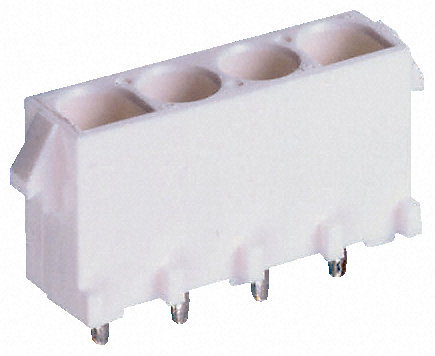

通用 MATE-N-LOK 印刷电路板垂直引脚管座
通用 MATE-N-LOK 垂直引脚管座系列，具有单排和点阵格式，可使用印刷电路板自由插头外壳安装。
焊接尾线长度 4.4mm（720-2073 除外，其具有 5.97 mm 尾线长度）
印刷电路板孔直径为 1.78mm
* 不包括 0.76 mm 支架

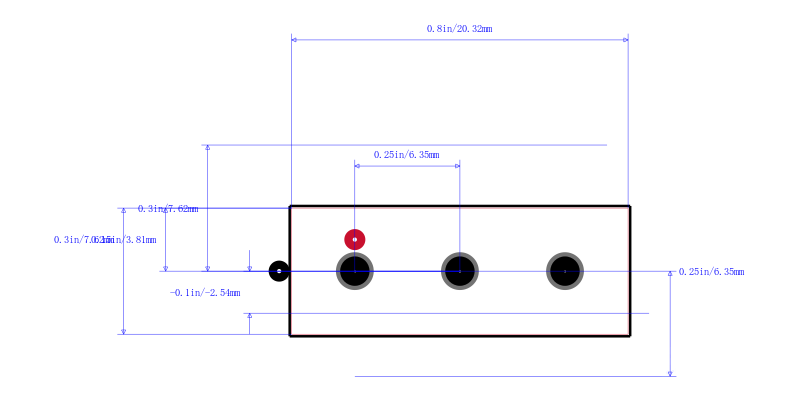

引脚插头尺寸
---
**主体宽度** mm | **主体深度** mm | **主体 * 高度** mm
14 | 7.6 | 14
20.3 | 7.6 | 14
26.7 | 7.6 | 14
33 | 7.6 | 14
14 | 20.3 | 14
20.03 | 20.3 | 14
26.7 | 20.3 | 14
33 | 20.3 | 14
### 认可
UL，CSA
触点数 3
极性 Male
触点电镀 Gold
额定电流 15 A
排数 1
方向 Vertical
电路数 3
易燃性等级 UL 94 V-0
针脚数 3
安装角度 180 °
额定电流Max 19A/触头
额定电压 600VAC, 600VDC
安装方式 Through Hole
引脚间距 6.35 mm
高度 14.73 mm
引脚间距 6.35 mm
外壳颜色 Natural
颜色 Natural
触点材质 Phosphor Bronze
外壳材质 Nylon
产品生命周期 Active
包装方式 Bag
制造应用 Power, 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
