4-1393224-9

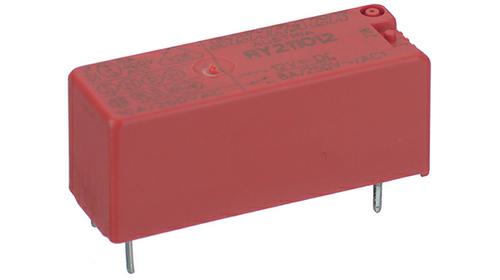

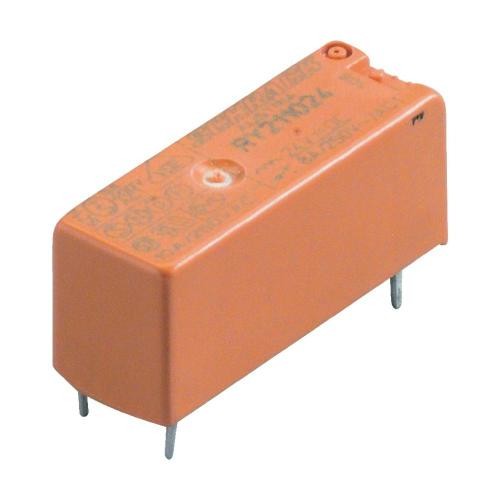

4-1393224-9图片1
4-1393224-9图片2
4-1393224-9图片3
4-1393224-9图片4
4-1393224-9图片5
4-1393224-9图片6
4-1393224-9图片7
4-1393224-9图片8
4-1393224-9图片9
4-1393224-9图片10
4-1393224-9图片11
4-1393224-9概述

4-1393224-9 管装

Electromechanical Relay 24VDC 2.35KOhm 8A SPDT 28.5x10.1x12.3mm THT Power Relay

Product Highlights

RYII Series

Contact Arrangement = 1 Form C, SPDT, 1 C/O

Contact Current Rating = 8 Amps.

Monostable Coil Magnetic System

Without Coil Suppression Diode


立创商城:
4-1393224-9


艾睿:
Electromechanical Relay 24VDC 2.35KOhm 8A SPDT 28.5x10.1x12.3mm THT Power Relay


安富利:
Electromechanical Relay SPDT 8A 24VDC 2.35KOhm Through Hole


Chip1Stop:
Electromechanical Relay 24VDC 2.35KOhm 8A SPDT 28.5x10.1x12.3mm THT Power Relay


TME:
Relay: electromagnetic; SPDT; Ucoil:24VDC; 8A/250VAC; 8A/30VDC


Verical:
Electromechanical Relay 24VDC 2.35KOhm 8A SPDT 28.5x10.1x12.3mm THT Power Relay


MASTER:
Electromechanical Relay 24VDC 2.35KOhm 8A SPDT 28.5x10.1x12.3mm THT Power Relay


Powell:
Reinforced PCB Relays up to 8A


Electro Sonic:
RY211024


4-1393224-9中文资料参数规格
技术参数

额定功率 220 W

输入电压DC 24.0 V

触点类型 SPDT

功耗 220 mW

触点额定电流 8.00 A

线圈电压 24 VDC

线圈电流 10.2 mA

线圈功率DC 245 mW

线圈电阻 2.35 kΩ

载流 8.00 A

额定电流Max 8 A

线圈电压DC 24 V

开关电流Max 8 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 Through Hole

外形尺寸

长度 28.5 mm

宽度 10.1 mm

高度 12.3 mm

封装 Through Hole

物理参数

触点材质 Silver Nickel

重量 18 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

4-1393224-9引脚图与封装图

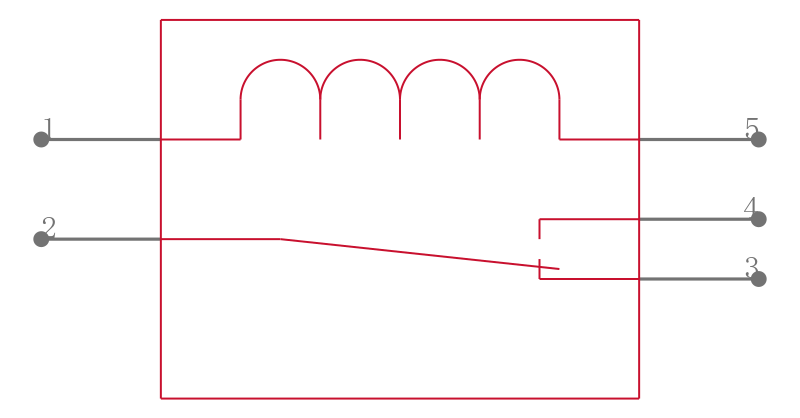

4-1393224-9引脚图

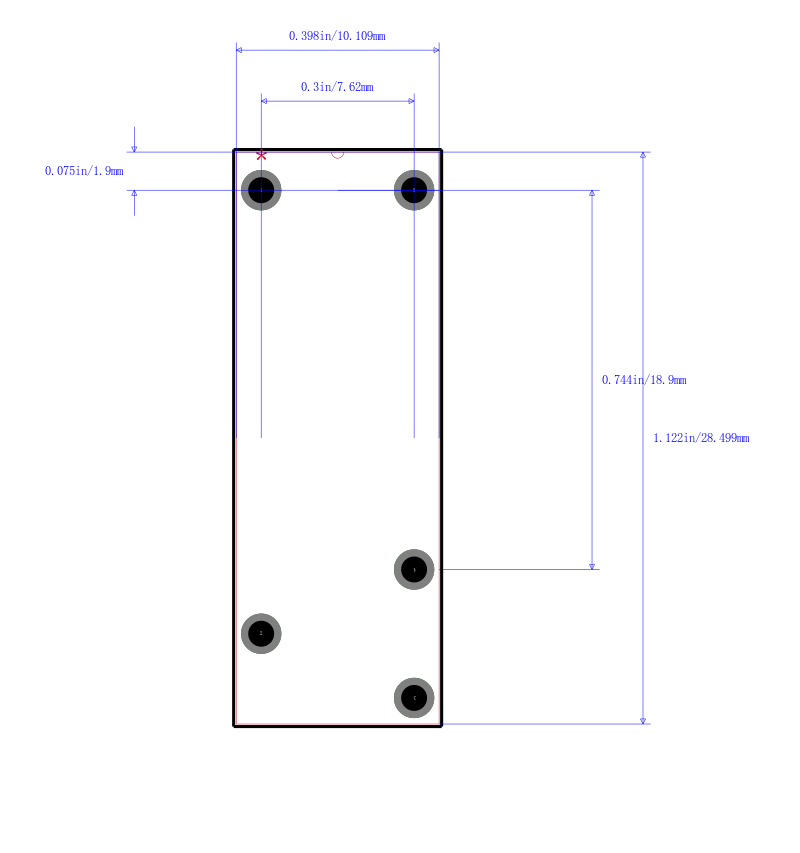

4-1393224-9封装图

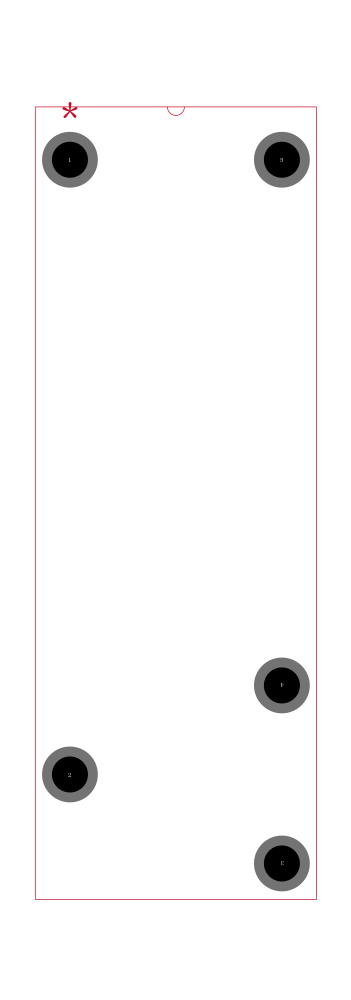

4-1393224-9封装焊盘图
在线购买4-1393224-9
型号: 4-1393224-9
制造商: TE Connectivity 泰科
描述:4-1393224-9 管装
替代型号4-1393224-9
型号/品牌 代替类型 替代型号对比

4-1393224-9

TE Connectivity 泰科

当前型号

当前型号

RY211024

泰科

类似代替

4-1393224-9和RY211024的区别
