4-1393230-9概述

TE Connectivity RPII 系列印刷电路板电源继电器RPII 系列印刷电路板电源继电器具有 500mW 线圈功率,提供单刀单掷、单刀双掷和双刀双掷触点配置。 部件号 RP3-XXXX 和 RP4-XXXX 为磁通防护型。 部件号 RP7-XXXX 和 RP8-XXXX 为耐清洗型。线圈功率:500 mW 工作温度范围:- 40 至 +70°C 开关电压:250 V 交流 爬电距离和间隙:8mm 应用:电源、家用设备、加热控制等 ### 认可UL,CSA,VDE ### TE Connectivity

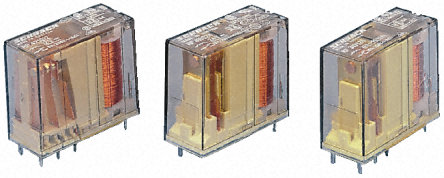

RPII 系列印刷电路板电源继电器

RPII 系列印刷电路板电源继电器具有 500mW 线圈功率,提供单刀单掷、单刀双掷和双刀双掷触点配置。 部件号 RP3-XXXX 和 RP4-XXXX 为磁通防护型。 部件号 RP7-XXXX 和 RP8-XXXX 为耐清洗型。

线圈功率:500 mW

工作温度范围:- 40 至 +70°C

开关电压:250 V 交流

爬电距离和间隙:8mm

应用:电源、家用设备、加热控制等

### 认可

UL,CSA,VDE

### 认可

UL, CSA VDE


欧时:
4-1393230-9 - TE Connectivity 非闭锁继电器 单极常开 PCB 安装, 24V dc RPII 16 A


得捷:
RP330024


艾睿:
Power Relay 24VDC 25A SPST-NO29x12.6x25.5mm THT


安富利:
Electromechanical Relay SPST-NO 25A 24VDC 1.1KOhm Through Hole


TME:
Relay: electromagnetic; SPST-NO; Ucoil:24VDC; Icontacts max:16A


Verical:
Electromechanical Relay 24VDC 1.1KOhm 25A SPST-NO 29mm 12.6mm 25.5mm THT Power Relay


MASTER:
Electromechanical Relay 24VDC 1.1KOhm 25A SPST-NO 29mm 12.6mm 25.5mm THT Power Relay


Powell:
Reinforced PCB Relays up to 16A


Electro Sonic:
Electromechanical Relay 24VDC 1.1KOhm 25A SPST-NO 29mm 12.6mm 25.5mm THT Power Relay


4-1393230-9中文资料参数规格
技术参数

额定电压AC 440 V

输入电压DC 24.0 V

触点类型 SPST-NO

跌落电压 2.40 V

触点额定电流 25 A

线圈电压 24 VDC

线圈电流 21.8 mA

线圈功率DC 500 mW

线圈电阻 1.1 kΩ

额定电流Max 25 A

线圈电压DC 24 V

线圈功率 500 mW

额定功率Max 4 KVA

开关电流Max 25 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 6

外形尺寸

长度 29 mm

宽度 12.6 mm

高度 25.5 mm

物理参数

触点材质 Silver Cadmium Oxide

重量 18 g

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Non-Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

4-1393230-9引脚图与封装图

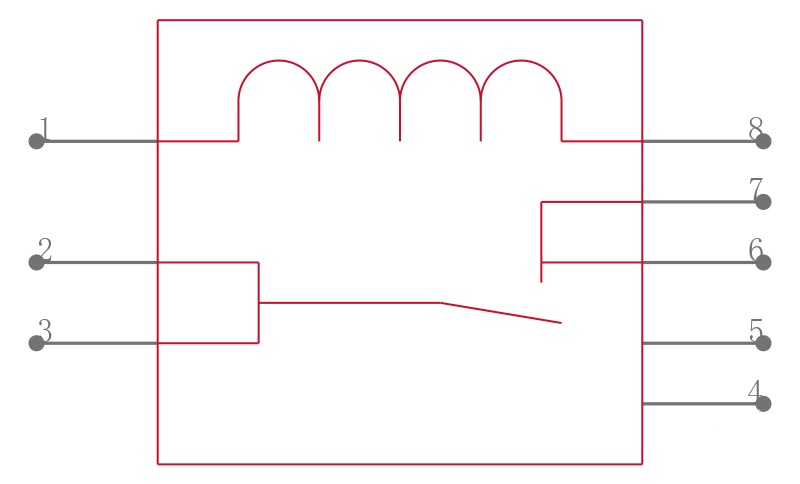

4-1393230-9引脚图

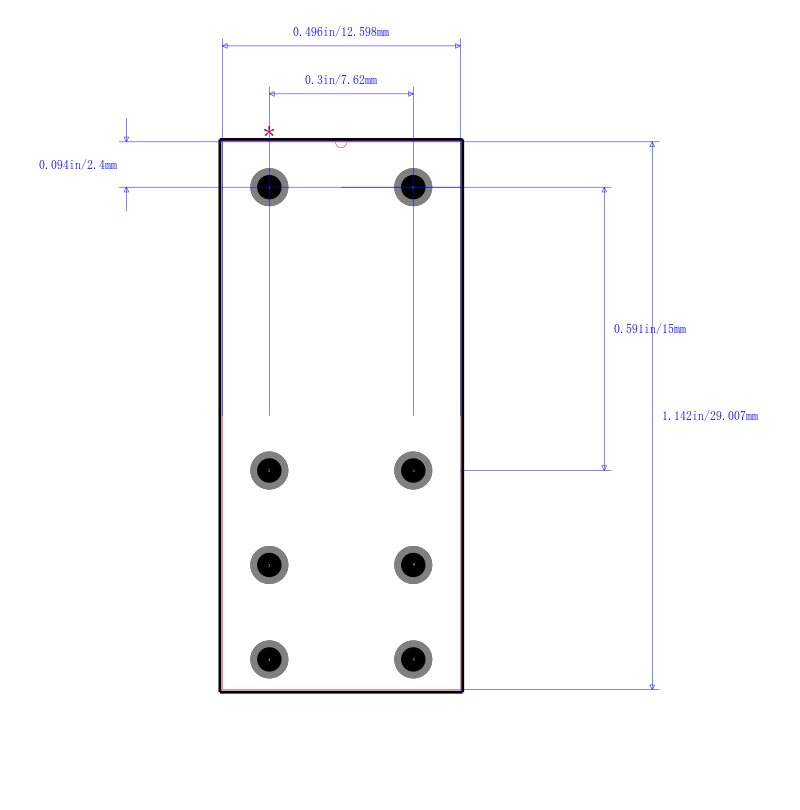

4-1393230-9封装图

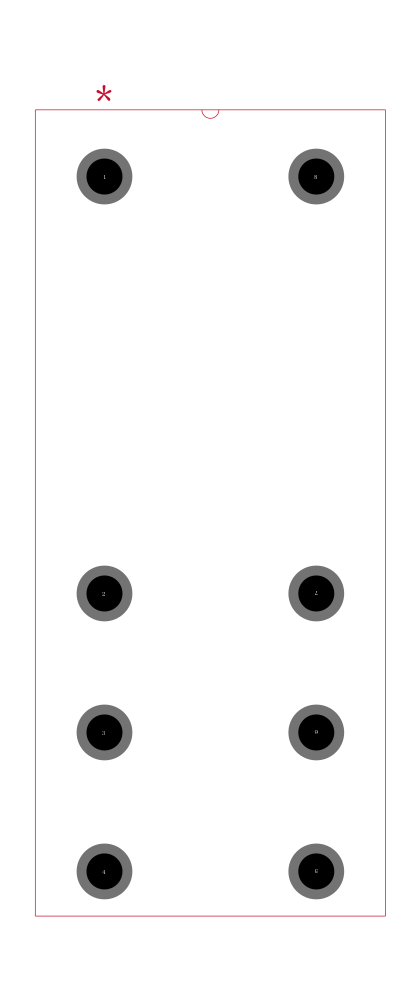

4-1393230-9封装焊盘图
