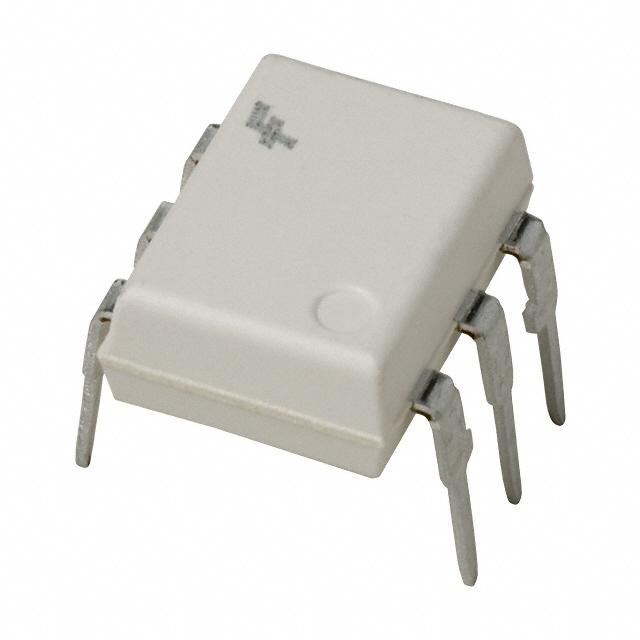

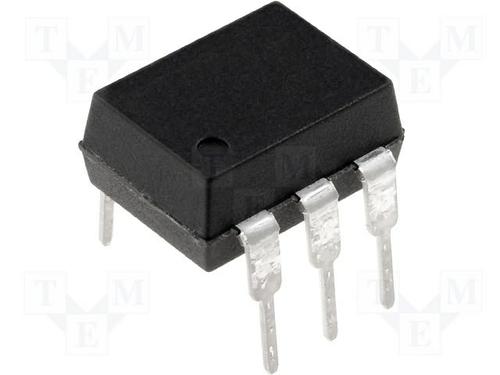

FAIRCHILD SEMICONDUCTOR 4N26M 光电耦合器, 晶体管输出, 1通道, DIP, 6 引脚, 60 mA, 7.5 kV, 20 %
The is a 6-Pin general purpose Phototransistor Optocoupler consists of a gallium arsenide infrared emitting diode driving a silicon phototransistor. It is suitable for digital logic inputs and microprocessor inputs.
- .
- 850V Maximum working insulation voltage
- .
- 6000V High allowable overvoltage
- .
- -40 to +100°C Operating temperature range
- .
- 20% Minimum current transfer ratio at IF=10mA, VCE=10V
输入电压DC 1.18 V
输出电压 30 V
电路数 1
通道数 1
针脚数 6
正向电压 1.18 V
输入电流 10.0 mA
耗散功率 250 mW
上升时间 2 µs
隔离电压 7.5 kV
正向电流 60 mA
输出电压Max 30 V
输入电流Min 3 A
击穿电压 6 V
正向电压Max 1.5 V
正向电流Max 60 mA
下降时间 2 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
安装方式 Through Hole
引脚数 6
封装 DIP-6
长度 8.89 mm
宽度 6.6 mm
高度 3.53 mm
封装 DIP-6
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
4N26M Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
