4N36SM概述

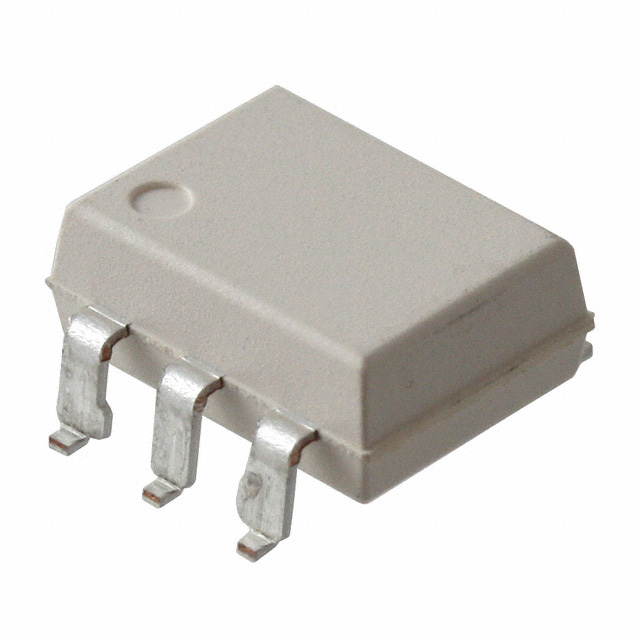

FAIRCHILD SEMICONDUCTOR 4N36SM 光电耦合器, 晶体管输出, 1通道, 表面安装DIP, 6 引脚, 60 mA, 7.5 kV, 100 %
The is a 6-pin general purpose Phototransistor Optocoupler consists of a gallium arsenide infrared emitting diode driving a silicon phototransistor. It is suitable for digital logic inputs and microprocessor inputs.
- .
- 850V Maximum working insulation voltage
- .
- 6000V Highest allowable over-voltage
- .
- -40 to +100°C Operating temperature range
4N36SM中文资料参数规格
技术参数
输入电压DC 1.18 V
输出电压 30.0 V
电路数 1
通道数 1
针脚数 6
正向电压 1.18 V
输入电流 10.0 mA
耗散功率 0.25 W
上升时间 2.00 µs
隔离电压 7.5 kV
正向电流 60 mA
输出电压Max 30 V
击穿电压 6 V
正向电流Max 60 mA
工作温度Max 100 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 6
封装 SMD-DIP-6
外形尺寸
长度 8.89 mm
宽度 6.6 mm
高度 3.53 mm
封装 SMD-DIP-6
物理参数
工作温度 -40℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
