4N33SM概述

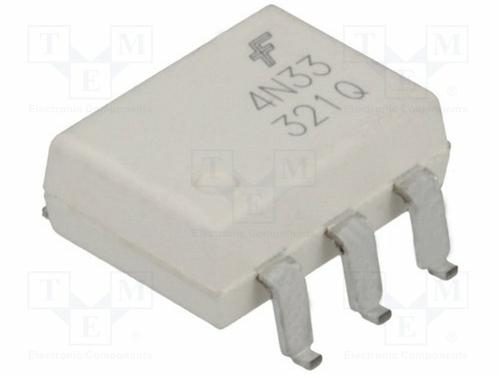

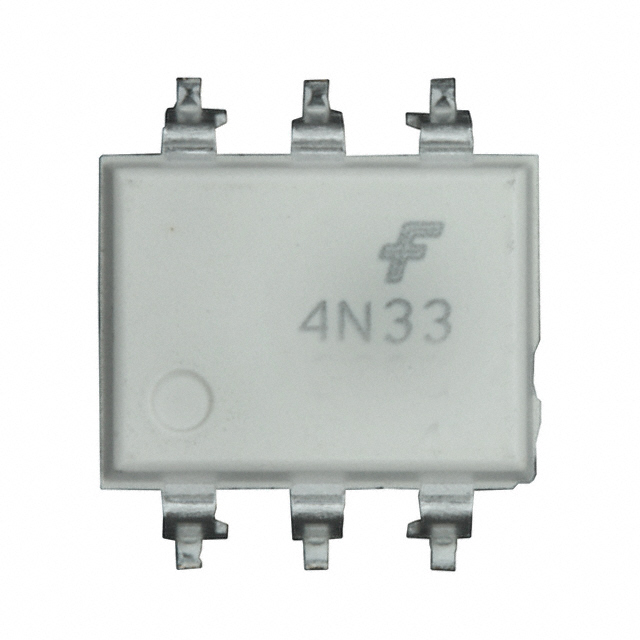

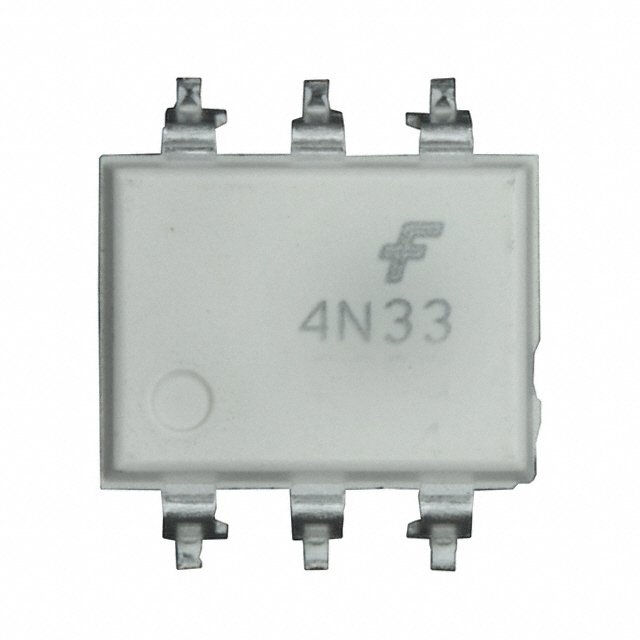

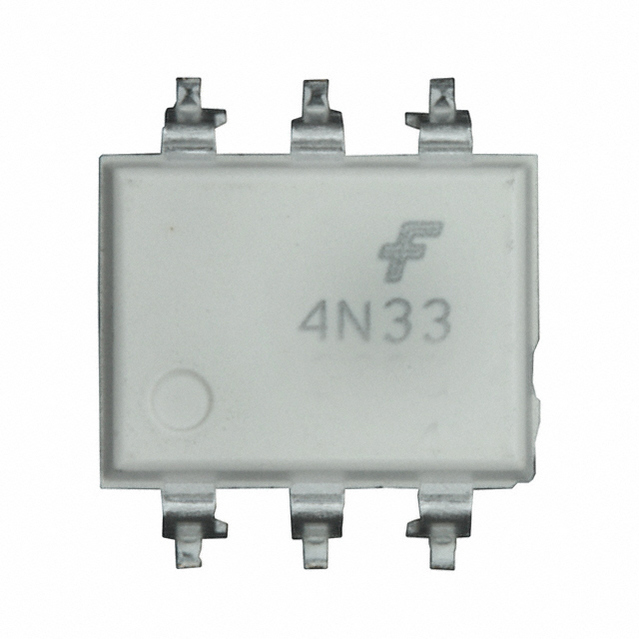

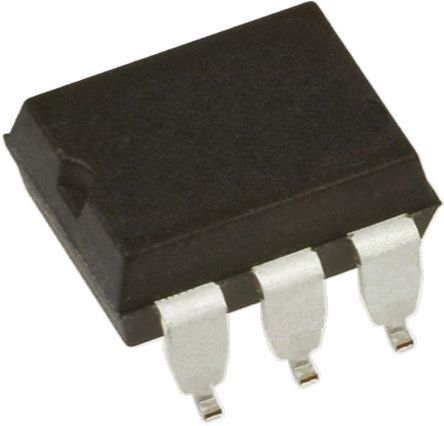

4N33 系列 单通道 30 V 1500 Vrms SMT 光电达林顿 光耦合器 - DIP-6
The is a 1-channel 6-pin general purpose Photodarlington Optocoupler for use with low power logic circuits and solid state relays. It has a gallium arsenide infrared emitter optically coupled to a silicon planar photodarlington.
- .
- High sensitivity to low input drive current
- .
- Meets or exceeds all JEDEC registered specifications
- .
- 850V Peak working insulation voltage
- .
- 6000V Highest allowable over voltage
4N33SM中文资料参数规格
技术参数
输出电压 60.0 V
通道数 1
针脚数 6
正向电压 1.2 V
输入电流 80 mA
耗散功率 0.25 W
上升时间 5 µs
隔离电压 1.5 kV
正向电流 80 mA
输出电压Max 30 V
输入电流Min 3 A
击穿电压 3 V
正向电压Max 1.5 V
正向电流Max 80 mA
下降时间 100 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
封装参数
安装方式 Surface Mount
引脚数 6
封装 DIP-6
外形尺寸
宽度 6.6 mm
高度 3.53 mm
封装 DIP-6
物理参数
工作温度 -40℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
