光耦合器，晶体管输出，Fairchild Semiconductor### 光耦合器，Fairchild Semiconductor
DESCRIPTION

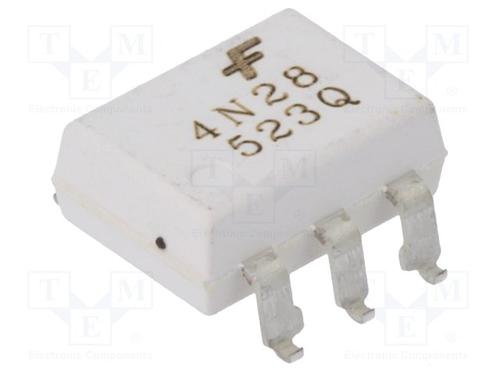

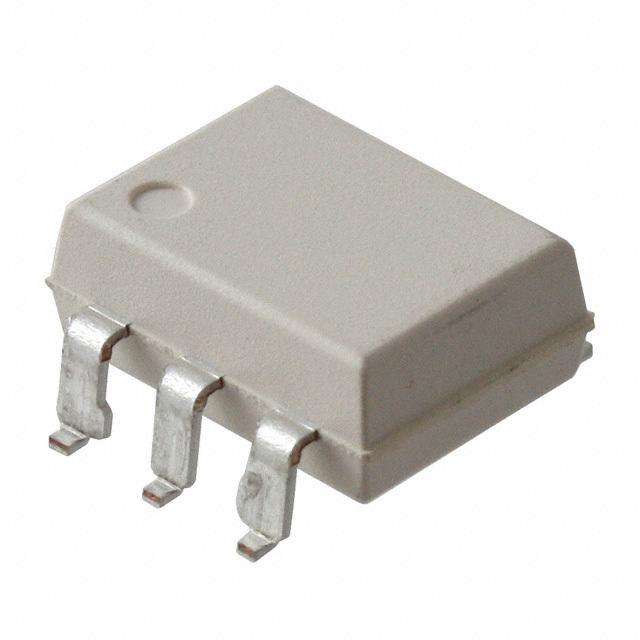

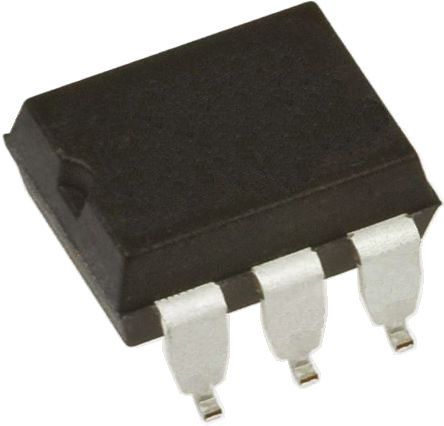

The general purpose optocouplers consist of a gallium arsenide infrared emitting diode driving a silicon phototransistor in a 6-pin dual in-line package.
FEATURES
• Also available in white package by specifying -M suffix, eg. 4N25-M
• UL recognized File # E90700
• VDE recognized File # 94766
- Add option V for white package e.g., 4N25V-M
- Add option 300 for black package e.g., 4N25.300
APPLICATIONS
• Power supply regulators
• Digital logic inputs
• Microprocessor inputs
输入电压DC 1.18 V
输出电压 30 V
电路数 1
通道数 1
针脚数 6
正向电压 1.18 V
耗散功率 0.25 W
上升时间 2 µs
隔离电压 7500 Vpk
正向电流 60 mA
输出电压Max 30 V
输入电流Min 3 A
击穿电压 6 V
正向电压Max 1.5 V
正向电流Max 60 mA
下降时间 2 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
安装方式 Surface Mount
引脚数 6
封装 PDIP-6
长度 8.89 mm
宽度 6.6 mm
高度 3.53 mm
封装 PDIP-6
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
