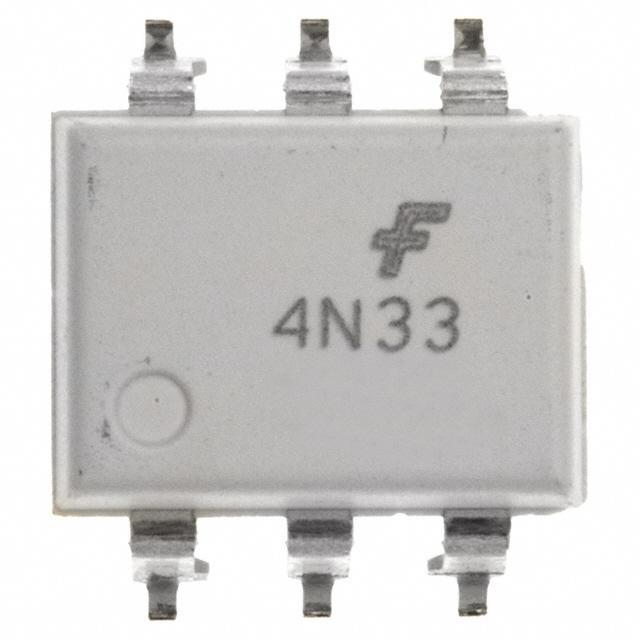

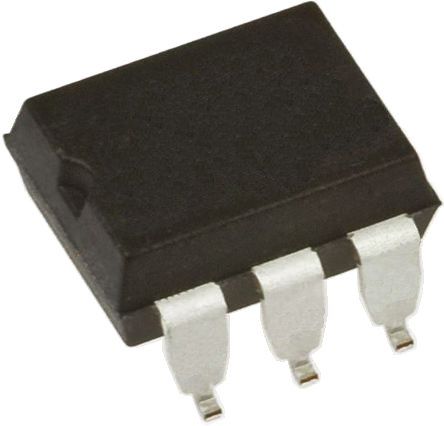

FAIRCHILD SEMICONDUCTOR 4N33SR2M 光电耦合器, 光敏达林顿, 7.5KV, SMD
Description
The 4N29M, 4N30M, 4N32M, 4N33M, H11B1M and TIL113M have a gallium arsenide infrared emitter optically coupled to a silicon planar photodarlington.
Features
■ High sensitivity to low input drive current
■ Meets or exceeds all JEDEC Registered Specifications
■ UL, C-UL approved, File #E90700, Volume 2
■ IEC 60747-5-2 approved ordering option V
Applications
■ Low power logic circuits
■ Telecommunications equipment
■ Portable electronics
■ Solid state relays
■ Interfacing coupling systems of different potentials and impedances
输出电压 60.0 V
通道数 1
针脚数 6
正向电压 1.2 V
输入电流 80.0 mA
耗散功率 0.25 W
上升时间 5 µs
隔离电压 1.5 kV
正向电流 80 mA
输出电压Max 30 V
输入电流Min 3 A
击穿电压 3 V
正向电压Max 1.5 V
正向电流Max 80 mA
下降时间 100 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
安装方式 Surface Mount
引脚数 6
封装 SMD-DIP-6
宽度 6.6 mm
高度 3.53 mm
封装 SMD-DIP-6
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
