4N32VM概述

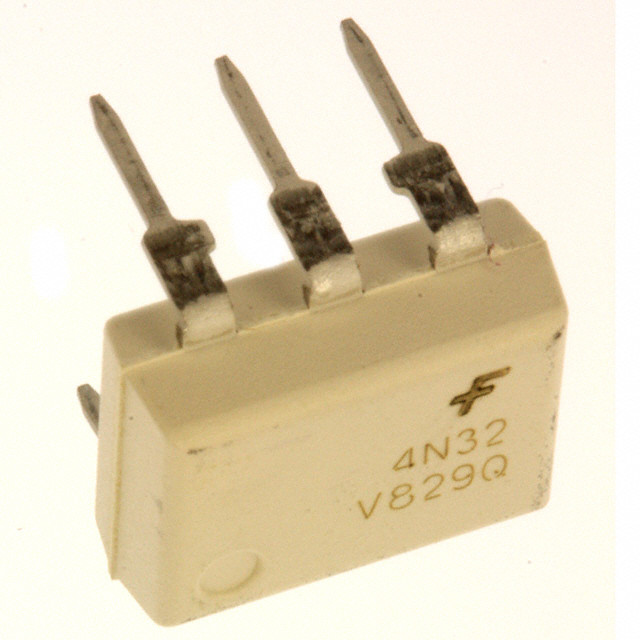

FAIRCHILD SEMICONDUCTOR 4N32VM 光电耦合器, 达林顿输出
The is a 1-channel 6-pin general purpose Photodarlington Optocoupler for use with low power logic circuits and solid state relays. It has a gallium arsenide infrared emitter optically coupled to a silicon planar photodarlington.
- .
- High sensitivity to low input drive current
- .
- Meets or exceeds all JEDEC registered specifications
- .
- 850V Peak working insulation voltage
- .
- 6000V Highest allowable over voltage
4N32VM中文资料参数规格
技术参数
输出电压 30 V
通道数 1
针脚数 6
正向电压 1.2 V
输入电流 10 mA
耗散功率 250 mW
上升时间 5 µs
隔离电压 2.5 kV
正向电流 80 mA
输出电压Max 30 V
输入电流Min 80 mA
正向电压Max 1.5 V
正向电流Max 80 mA
下降时间 100 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
封装参数
安装方式 Through Hole
引脚数 6
封装 DIP-6
外形尺寸
长度 8.89 mm
宽度 6.6 mm
高度 5.08 mm
封装 DIP-6
物理参数
工作温度 -40℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
