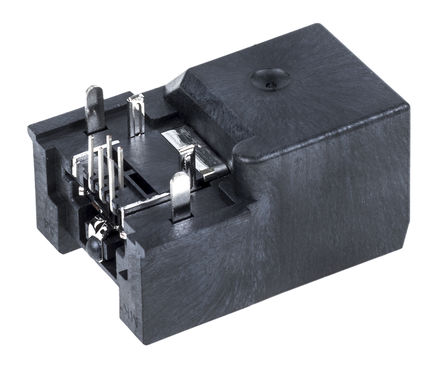

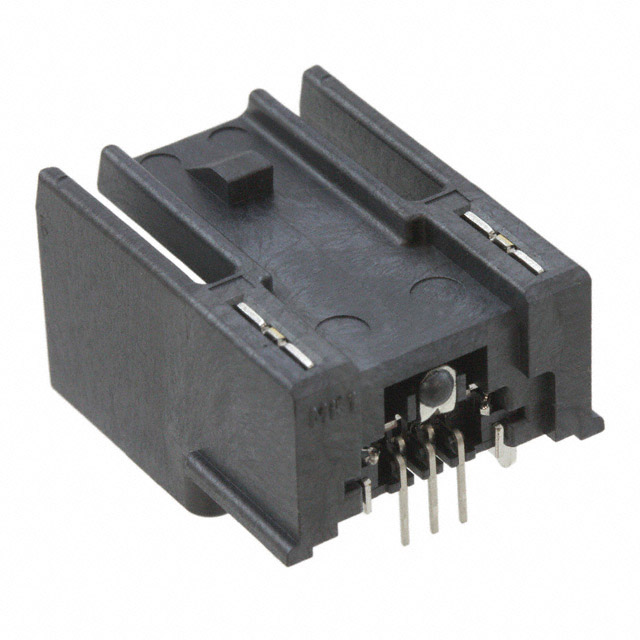

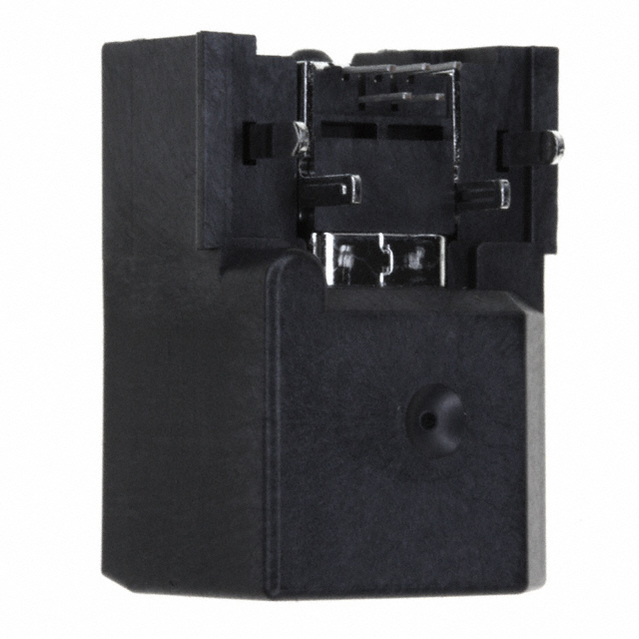

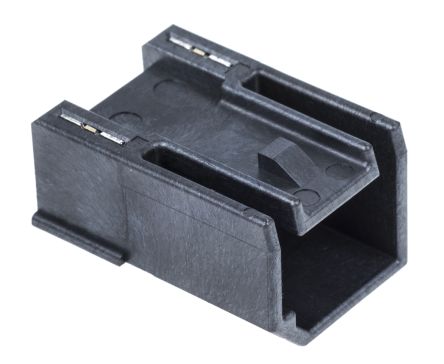

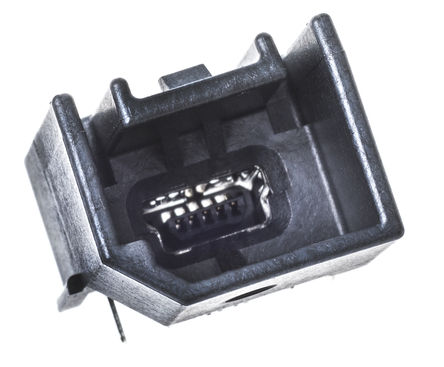

MOLEX 49616-0711 连接器, USB, 小型USB B, USB 2.0, 插头, 5 路, 通孔安装, 直角型
HSAutoLink USCAR Mini B USB 管座 - 49616 和 104004 系列
HSAutoLink USCAR Mini B USB 管座连接器,带有汽车行业标准接口,符合 USCAR-30 标准,满足所有 USB 2.0 电气和 EMI 要求。这些印刷电路板安装 HSAutoLink USCAR Mini B USB 管座可提供垂直(101004 系列)或直角(49616 系列)安装,并具有 LCP 高温塑料外壳、0.80mm 节距的镀金触点,适合安装在厚度为 1.60mm 的印刷电路板上。这些 HSAutoLink USCAR Mini B USB 管座中每一个都具有A或B插头极化(库存号 724-2236 和 724-2248:A 型,库存号 724-2242 和 724-2245:B 型)。这些 HSAutoLink USCAR Mini B USB 连接器的典型应用包括车辆内的多媒体应用,如 MP3 播放器、闪存驱动器和导航系统。
### 注

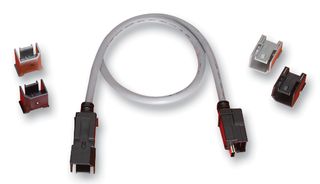

有关 HSAutoLink USCAR 电缆组件,请参见典型库存号 723-4792。
### Molex HSAutoLink™ 系列组件
Molex HSAutoLink™ 系统(或者称为 USCAR USB)是车辆用高速数据总线。HSAutoLink™ 数据总线包含通用串行总线 USB 2.0、低电压差分信号 LVDS、IEEE 1394b FireWire触点数 5
极性 Male
触点电镀 Gold
额定电流 1 A
绝缘电阻 100 MΩ
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Right Angle
电路数 5
针脚数 5
拔插次数 25
额定电流Max 1A/触头
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压Max 5 VAC
额定电压 5 VDC
接触电阻Max 50 mΩ
安装方式 Through Hole
高度 12.94 mm
颜色 Black
触点材质 Copper Alloy
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 商用车用, 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
