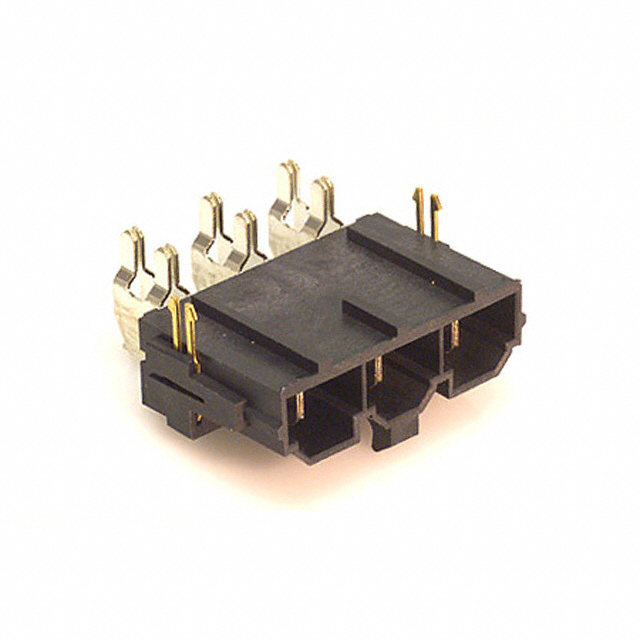

MOLEX 42820-3212 线至板连接器, Mini-Fit Sr 42820系列, 3 触点, 针座, 10 mm, 通孔安装, 1 排
Mini-Fit Sr. 印刷电路板安装垂直和 90° 针座
Molex 的 Mini-fit Sr. 系列管座具有预装配的公触点和金属印刷电路板固定夹。 此系列的 Mini-Fit Sr. 针座为通孔安装,并可用于不同的印刷电路板厚度,如下所示。对于线对板应用中 可与电缆插座外壳配接的 Mini-fit Sr. 系列针座,请参见库存号 342-4106(典型)。
与电缆插座外壳配用
包括预先装配的公触点
**主要制造商部件号:**
428xx-x2x触点数 3
极性 Male
触点电镀 Tin over Nickel, Tin Lead, Tin
额定电压DC 600 V
额定电流 48 A
绝缘电阻 1.00 GΩ
排数 1
电路数 3
易燃性等级 UL 94 V-0
针脚数 3
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 600 V
额定电压 600 V
接触电阻Max 1.5 mΩ
安装方式 Through Hole
引脚间距 10.0 mm
长度 33.82 mm
宽度 28.6 mm
高度 14.1 mm
直径 10.0 mm
引脚间距 10.0 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -40℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Unknown
包装方式 Tray
制造应用 汽车,通用,工业,医疗,电信
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
42820-3212 Molex 莫仕 | 当前型号 | 当前型号 |
178496-1 泰科 | 功能相似 | 42820-3212和178496-1的区别 |
2-178496-1 泰科 | 功能相似 | 42820-3212和2-178496-1的区别 |
2-178496-4 泰科 | 功能相似 | 42820-3212和2-178496-4的区别 |
