4SVPC560M概述
PANASONIC ELECTRONIC COMPONENTS 4SVPC560M 铝电解电容, OS-CON, SVPC系列, 560 µF, Radial Can - SMD, 0.022 ohm, 4 V, 2000 hours @ 105°C
OSCON 固态电解 SVPC 系列
OS-CON SVPC 电解器具有坚固的铝制结构，带高导电聚合物。 这些铝电容器可提供介于 9 mΩ 和 30 mΩ 的超低 ESR，并具有高达 2700μF 的大电容。
表面安装
+105°C 时提供 2000 h 保证
极佳的降噪能力
长使用寿命
高电压
高可靠性
低 ESR 和高波纹电流
无卤
4SVPC560M中文资料参数规格
技术参数
额定电压DC 4 V
电容 560 µF
等效串联电阻ESR 22 mΩ
容差 ±20 %
纹波电流 3.22 A
纹波电流高频 161mA @120Hz
纹波电流低频 3.22A @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 4 V
封装参数
安装方式 Surface Mount
引脚数 7
封装 SMD
外形尺寸
长度 6.9 mm
高度 6.9 mm
直径 8.00 mm
封装 SMD
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
寿命（小时） 2000h @105℃
制造应用 -, 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

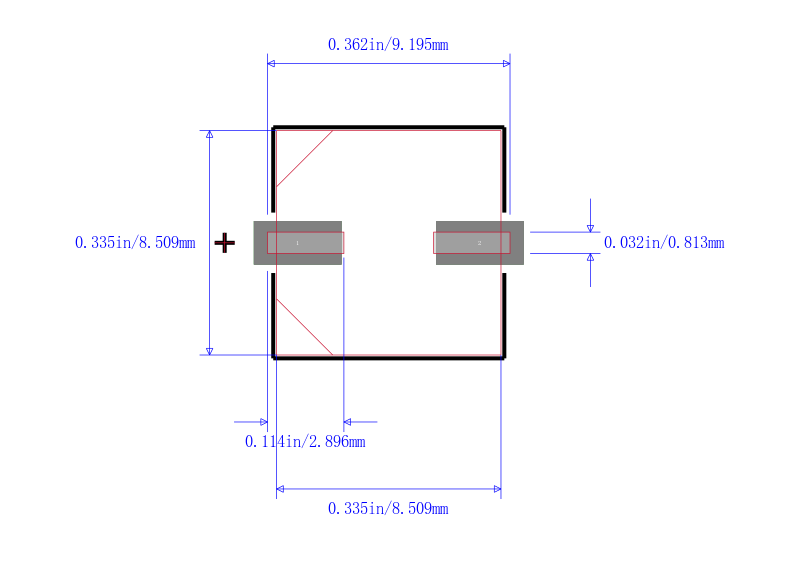

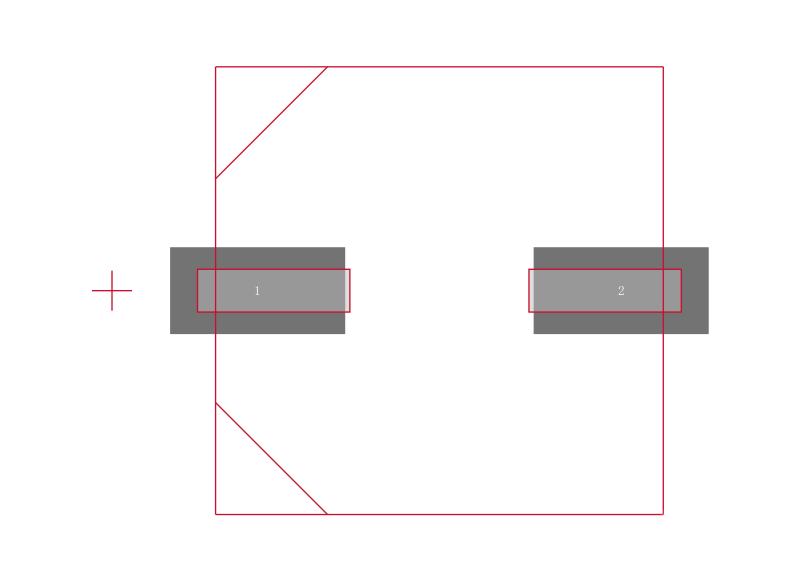

4SVPC560M引脚图与封装图
