4800P 系列16-pin, moulded DIL surface mount resistor networks compatible with automatic placement equipment and all popular soldering techniques.Marking on contrasting background for permanent identification Compliant leads to reduce solder joint fatiguing Standard electrical schematics: isolated, bussed, dual terminator ### Product Application Information16 引脚,模制 DIL 表面安装电阻器网络与自动贴装设备和所有常用焊接技术兼容。 These surface mount resistor networks are AEC-Q200 qualified and suitable for automotive applications. 对比背景标记,用于永久性标识 兼容引线以降低焊接接点疲劳 标准电气示意图:隔离、总线、双终接器 70°C 时功率 | 0.16W(单个),1.28W(总体) ---|--- 最大工作电压 | 50V 直流 尺寸(长 x 宽 x 高) | 11.18 x 7.62 x 2.03 mm 引线间距 | 1.27 mm 电阻容差 | ±2% 温度系数 | ±100ppm/°C 温度系数记录 | ±50ppm/°C 工作温度 | -55°C 至 +125°C ### 标准AEC-Q200 qualified ### 表面安装 - 隔离/总线

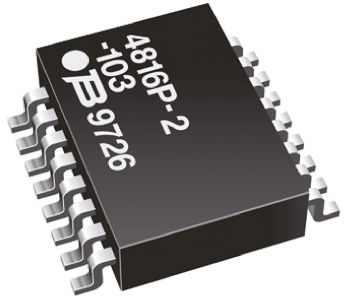

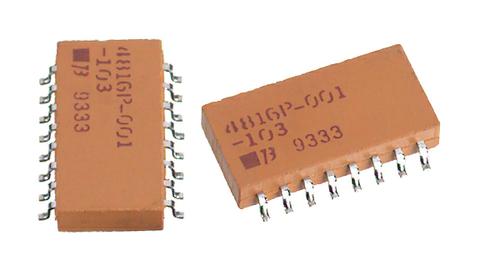

厚膜表面安装中型主体 - 4800P 系列
16 引脚,模制 DIL 表面安装器网络与自动贴装设备和所有常用焊接技术兼容。
对比背景标记,用于永久性标识
兼容引线以降低焊接接点疲劳
标准电气示意图:隔离、总线、双终接器
### 产品应用信息
这些表面安装电阻器网络符合 AEC-Q200 且适用于汽车应用。
70°C 时功率 | 0.16W(单个),1.28W(总体)
---|---
最大工作电压 | 50V 直流
尺寸(长 x 宽 x 高) | 11.18 x 7.62 x 2.03 mm
引线间距 | 1.27 mm
电阻容差 | ±2%
温度系数 | ±100ppm/°C
温度系数记录 | ±50ppm/°C
工作温度 | -55°C 至 +125°C
### 标准
符合 AEC-Q200
触点数 16
额定电压DC 50.0 V
容差 ±2 %
额定功率 1.28 W
针脚数 16
电阻 150 Ω
阻值偏差 ±2 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
长度 11.18 mm
宽度 7.62 mm
高度 2.03 mm
封装 SOIC-16
厚度 2.03 mm
工作温度 -55℃ ~ 125℃
温度系数 ±100 ppm/℃
产品生命周期 Active
包装方式 Tube
制造应用 汽车级AEC-Q200, 汽车级 AEC-Q200
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
HTS代码 8533210020
