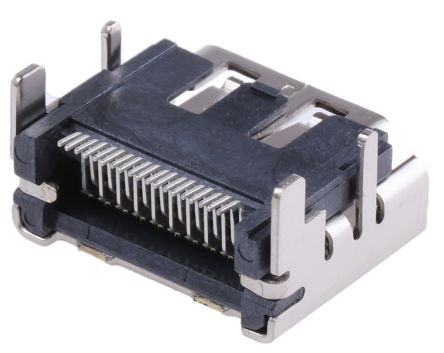

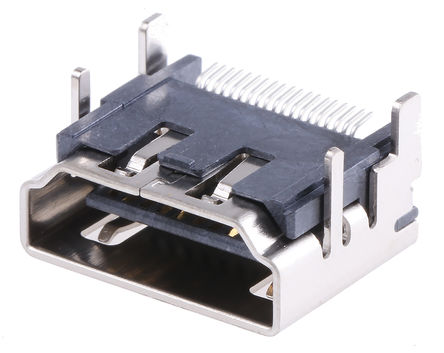

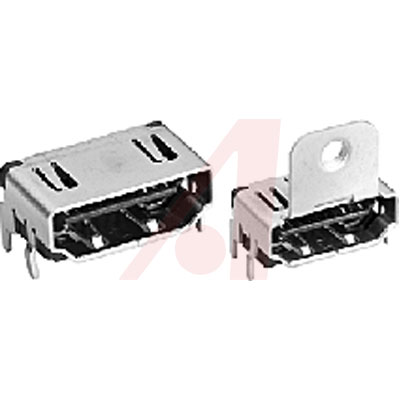

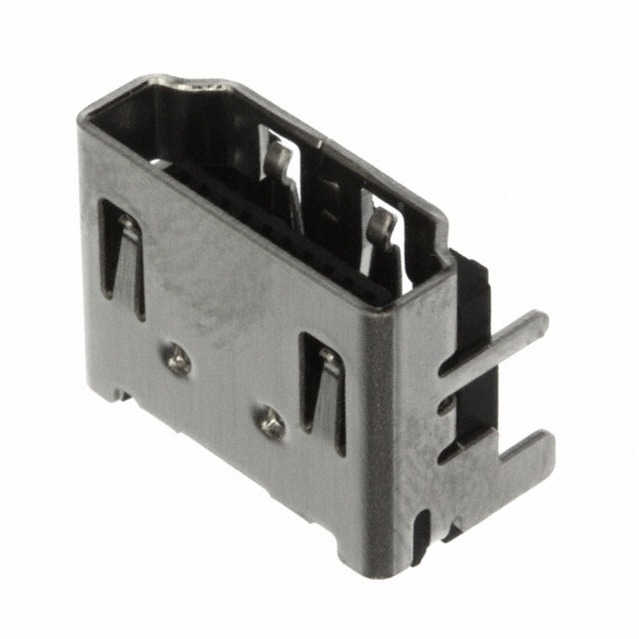

MOLEX 47151-0001 连接器, HDMI, 母, 19触点
0.50mm SMT HDMI 管座 - 47151 系列
Molex 的 47151 系列 HDMI 管座是完全遮蔽的连接器，提供 EMI/RFI 保护。 这些线到板 HDMI 插座为直角型，用于牢固的印刷电路板连接。 HDMI 连接是常用标准，用于现代音频/视频应用。
### 47151 系列 HDMI 管座连接器包括以下项：
库存号 720-6003 具有后盖和顶孔。
库存号 720-6006 具有后盖、顶孔和安装法兰，帮助保护焊接接点并提供其他接地。
库存号 800-6882 具有顶孔。
库存号 720-6003 具有后盖和顶孔。
库存号 720-6006 具有后盖、顶孔和安装法兰，帮助保护焊接接点并提供其他接地。
库存号 800-6882 具有顶孔。
库存号 125-0317 以一卷 350 件供货。
触点数 19
极性 Male
触点电镀 Gold
额定电压DC 40.0 V
额定电流 500 mA
排数 2
无卤素状态 Low Halogen
方向 Right Angle
电路数 19
易燃性等级 UL 94 V-0
针脚数 19
屏蔽 Yes
额定电流Max 0.5A/触头
工作温度Max 85 ℃
工作温度Min -20 ℃
额定电压Max 40 VDC
额定电压 40 VDC
安装方式 Surface Mount
封装 0001
长度 15 mm
宽度 12.15 mm
高度 6.18 mm
封装 0001
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
工作温度 -20℃ ~ 85℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 多媒体, Multimedia
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
47151-0001 Molex 莫仕 | 当前型号 | 当前型号 |
5002541927 莫仕 | 功能相似 | 47151-0001和5002541927的区别 |
