47491-0001概述

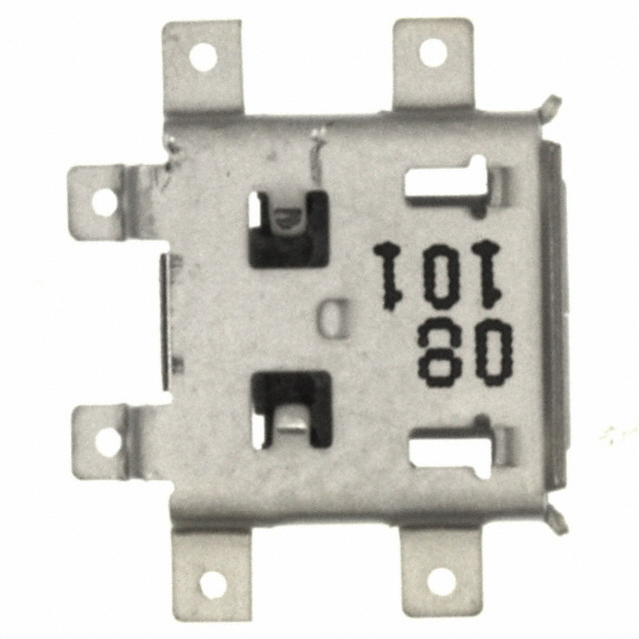

MOLEX 47491-0001 连接器, USB, 微型USB B, USB 2.0, 插座, 5 路, 表面安装, 直角型

* 小型安装空间

.: 不锈钢外壳0.30mm [.019英寸] thick

.: 外壳简单的边缘接触束几何

.: 插座过模加工

.: 插座外壳, 0.30mm .019英寸厚的激光焊接不锈钢

.: 插座外壳上无源锁定窗口, 带角标签满足USB 2.0要求

.: 不锈钢外壳后罩, 标准安装形式

.: 连接器外壳上取放区 3.00mm直径 [.118英寸]

.: 无卤插座

47491-0001中文资料参数规格

技术参数

触点数 5

极性 Female

触点电镀 Gold

额定电压AC 100 V

额定电流 1 A

排数 1

无卤素状态 Low Halogen

方向 Right Angle

电路数 5

针脚数 5

接触电阻 40 mΩ

拔插次数 10000

额定电流Max 1.8A/触头

工作温度Max 85 ℃

工作温度Min -20 ℃

额定电压Max 30 VAC

额定电压 30 VAC

封装参数

安装方式 Surface Mount

封装 0001

引脚间距 650 µm

外形尺寸

长度 0.5 in

宽度 0.5 in

高度 2.94 mm

封装 0001

引脚间距 650 µm

物理参数

颜色 Black

触点材质 Copper Alloy

重量 0.004535924 kg

工作温度 -30℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

47491-0001引脚图与封装图
