47659-1000概述

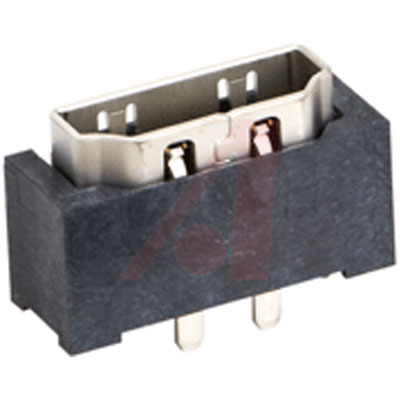

MOLEX  47659-1000  连接器, HDMI, 插座, 19 触点, 电路板安装, 热塑性主体, 镀金触芯

The is a 19-position 0.5mm HDMI Receptacle with 0.76µm gold-plated contacts, vertical, 8.5mm mounting height, SMT, with cap and lead-free.

.
0.5A/40VAC Voltage rating
.
Shielded

贸泽:
HDMI, Displayport & DVI Connectors HDMI REC.VERTICL SMT TYPE W/HEIGHT 8.5


艾睿:
Conn HDMI RCP 19 POS 0.5mm Solder ST SMD 19 Terminal 1 Port HDMI T/R


Allied Electronics:
HDMI REC.VERTICAL SMT TYPE W/HEIGHT 8.5; 47659


安富利:
Conn HDMI RCP 19 POS 0.5mm Solder ST SMD 19 Terminal 1 Port Embossed T/R


Chip1Stop:
Conn HDMI RCP 19 POS 0.5mm Solder ST SMD 19 Terminal 1 Port HDMI T/R


Newark:
# MOLEX  47659-1000  CONNECTOR, HDMI, RECEPTACLE, 19 POSITION, PCB


MASTER:
0.50mm Pitch HDMI* Receptacle, Vertical, Mounted Height 8.5mm, SMT, 0.76µm Gold Au Plating, with Cap, 19 Circuits, Tape on Reel Packaging, Lead-Free


47659-1000中文资料参数规格
技术参数

触点数 19

极性 Female

触点电镀 Gold

额定电流 1.50 A

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Vertical

电路数 19

针脚数 19

额定电流Max 0.5A/触头

工作温度Max 85 ℃

工作温度Min -20 ℃

额定电压Max 40 VDC

额定电压 40 VDC

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 15 mm

宽度 6.7 mm

封装 SMD

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买47659-1000
型号: 47659-1000
制造商: Molex 莫仕
描述:MOLEX  47659-1000  连接器, HDMI, 插座, 19 触点, 电路板安装, 热塑性主体, 镀金触芯
