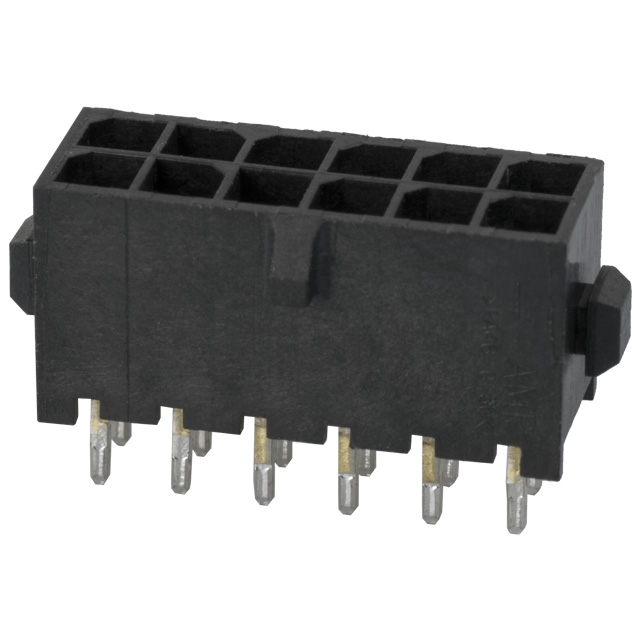

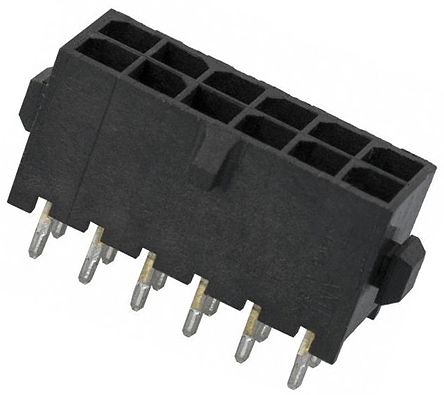

4-794630-2

TE Connectivity Micro MATE-N-LOCK 针座Micro MATE-N-LOCK 针座具有 3mm 中心线及黑色 UL94V-0 高温尼龙外壳。 这些 Micro MATE-N-LOCK 针座提供垂直或直角安装的单排或双排表面贴装或通孔印刷电路板焊接端接。 部件号 2029104-X 和 2029030-X 采用薄型设计 印刷电路板安装引脚针座组件，分为垂直和 90° 类型 表面贴装或通孔印刷电路板引脚针座附件 与 IR 回流工序兼容 2-6 触点位置 - 单排 2-24 触点位置 - 双排 载有公触点 ### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统线对线和线对板连接器系统，带 3mm 栅格分隔触点。 提供单排和双排配置。典型用途包括各种器具，仪器仪表，工业机械，家用设备以及安全系统行业。技术参数 --- 电压额定值 | 250V 额定电流 | 20 AWG 电线上最大值 5.0 A 触点电阻 | 最终最大值 20 mΩ 触点材料 | 磷青铜 电镀接触配接面积 | 锡 绝缘电阻 | 最低 1000 MΩ 介电耐电压 | 1500 V 交流 外壳和管座材料 | 尼龙 外壳易燃性等级 | UL 94V-0 工作温度 | -40°C 至 +105°C 接合力 | 每个触点最大值 6.67N

3 mm 微型 MATE-N-LOCK 管座

微型 MATE-N-LOK 印刷电路板管座，具有 3mm 节距和 94 V-0 级黑色或自然色外壳。管座外壳具有极化以防止错配，带正向锁定插片，可将管座固定至配接的电缆。通孔 Micro MATE-N-LOK 管座具有板锁或焊接尾线固定功能，用于安全连接到印刷电路板上。SMT 型号具有金属固定装置。微型 MATE-N-LOK 印刷电路板管座兼容 IR 回流焊接工艺，且提供垂直和直角配置。微型 MATE-N-LOK 印刷电路板管座提供配接高度小于 4.7 mm 的薄型型号（请参见部件号 2029104-x 和 2029030-x）。

### 特点和优势

• 高可靠性和性能

• 极化以防止错配

• 正向锁定插片，可确保牢固连接至电缆连接器

• 印刷电路板固定功能

### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统

微型 MATE-N-LOK 3mm 连接器系统是线对线和系统，触点在 3mm 中心线上，最大额定电流为 5A。此连接器系统包含用于线对线和线对板配置的插头和插座，以及用于线对板连接的印刷电路板管座。组合后，这些连接器可用于各种工业和消费应用。微型 MATE-N-LOK 3 mm 连接器系列包含带薄型 4.7 mm 配接高度的型号，使其特别适用于 LED 照明应用
