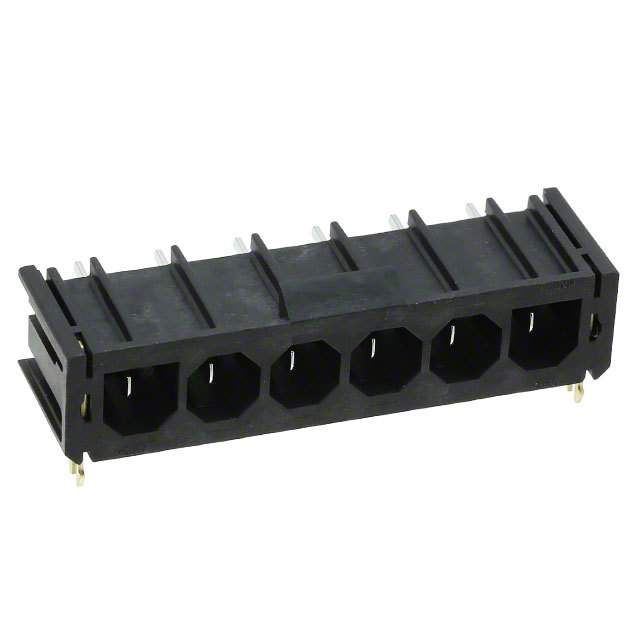

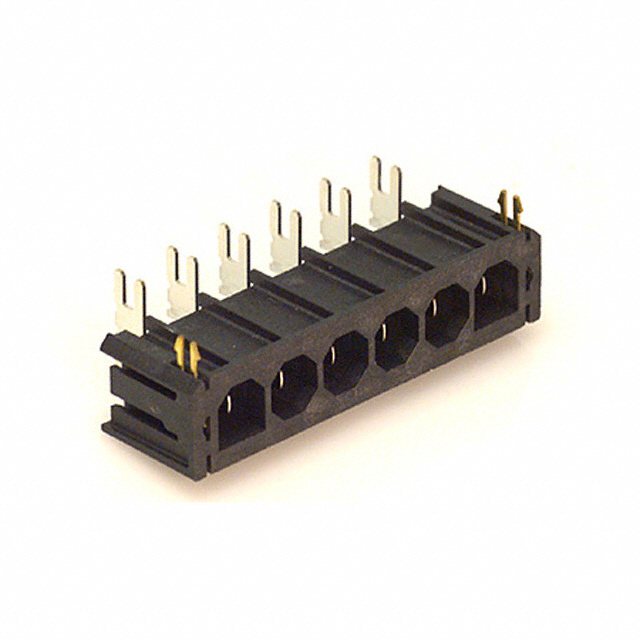

MOLEX 43160-3106 针座,SMC 直角 6路

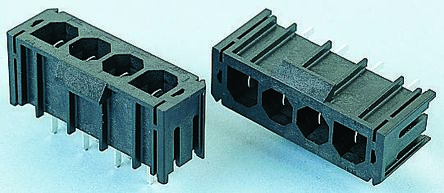

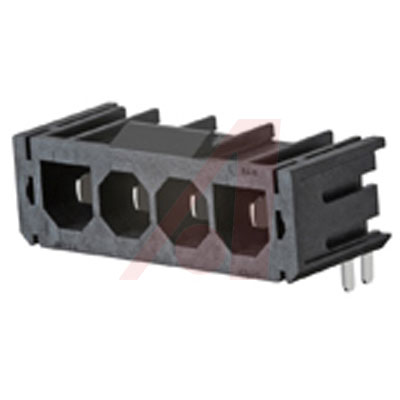

印刷电路板针座
Sabre 印刷电路插座,提供直向或斜角型
装有公触点
装有鱼叉,以固定于印刷电路板
### 标准
UL E29179 和 UL1950;CSA LR19980
欧时:
### 印刷电路板针座Sabre 印刷电路插座,提供直向或斜角型 装有公触点 装有鱼叉,以固定于印刷电路板 ### 标准UL E29179 和 UL1950;CSA LR19980### Molex Sabre 系列7.5mm 节距 坚固的单排连接器系列,用于高达 18A 的高电流应用允许线线和线板连接的 系统 适合于 14-18 awg 正向锁定外壳,带喀哒声,防止意外断开 外壳分化确保正确匹配 触点在外壳中完全绝缘 技术参数 --- 材料 - 外壳 | 尼龙 UL 94-V0 \- 触点: | 镀锡黄铜 额定电流: | 18A 最大电压: | 600V 触点电阻: | 耐压: | 6000V 绝缘电阻: | 1000MΩ 机械寿命 | 25 次循环 工作温度: | -40°C 至 +130°C
e络盟:
线至板连接器, 7.5 mm, 6 触点, 针座, Sabre 43160系列, 通孔安装, 1 排
艾睿:
Conn Power HDR 6 POS 7.49mm Solder RA Thru-Hole 12 Terminal 1 Port Sabre™ Tray
Allied Electronics:
6 way PCB header r/a socket, 14-18 awg
安富利:
Conn Power HDR 2 POS 7.49mm Solder RA Thru-Hole 4 Terminal 1 Port Tray
Newark:
# MOLEX 43160-3106 HEADER, RIGHT ANGLE, SMC, 6WAY
触点数 6
极性 Male
触点电镀 Tin
额定电压DC 600 V
额定电压AC 100 V
额定电流 18 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 6
针脚数 6
拔插次数 25
额定电流Max 18A/触头
工作温度Max 75 ℃
工作温度Min -40 ℃
额定电压Max 600 V
额定电压 600 V
接触电阻Max 10 mΩ
安装方式 Through Hole
引脚间距 7.50 mm
长度 51.1 mm
宽度 1.48 m
高度 13.38 mm
直径 7.50 mm
引脚间距 7.50 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -40℃ ~ 75℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tray
制造应用 军用与航空, 工业, 替代能源, 医用, 国防, 通信与网络, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
ECCN代码 EAR99
