MOLEX 47080-4001 输入输出连接器, 47080系列, SATA, 插头, 7 触点, 表面安装 , 电路板安装
串行 ATA™ 桌面存储接口
串行 ATA™ 提供桌面和服务器存储连接的前沿解决方案。 它通过有线系统和直接对接系统来支持 1.8"、2.5" 和 3.5" 外观尺寸。 这些 SATA 互连可以支持 1.5Gbps。
系列 47018 串行 ATA 主机插座是 1.27 mm 节距 SMT 直角顶部安装类型，带 0.76 μm 镀金触点。

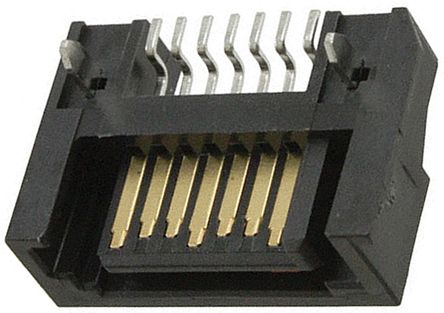

Molex 系列 47080 串行 ATA 有罩信号插头，带杆和锁定闩锁，是直角型，带 0.76 μm 镀金触点。
Molex 系列 67490 是逆向类型 SMT 直角串行 ATA 管座。
Molex 系列 67491 是通孔垂直串行 ATA 管座。
Molex 系列 87713 是 SMT 垂直串行 ATA 主机插座。
SATA 信号电缆符合第 2 代速度要求
额定电流 | 1.5A
---|---
触点电阻 | 30 mΩ
介电强度 | 500V 交流 1 分钟
绝缘电阻 | 1000 MΩ
工作温度 | -25 → 85°C（服务器产品可达 105°C）
触点数 7
极性 Male
触点电镀 Gold
额定电流 1.5 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 7
针脚数 7
拔插次数 500
额定电流Max 1.5A/触头
工作温度Max 85 ℃
工作温度Min -35 ℃
额定电压Max 15 V
额定电压 15 V
安装方式 Surface Mount
长度 17.54 mm
宽度 11.56 mm
高度 5.85 mm
颜色 Black
触点材质 Brass
工作温度 -35℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 消费电子产品, 工业, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
