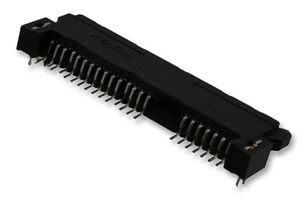

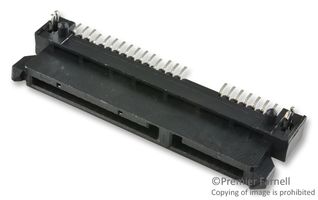

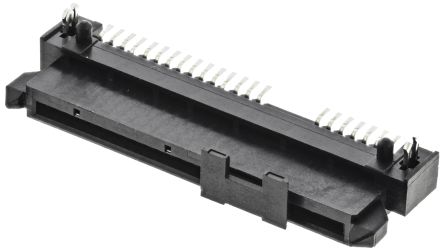

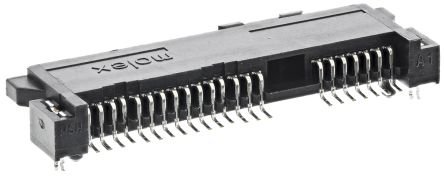

MOLEX 47018-4001 输入输出连接器, 47018系列, SATA, 插座, 22 触点, 表面安装 , 电路板安装
串行 ATA™ 桌面存储接口
串行 ATA™ 提供桌面和服务器存储连接的前沿解决方案。 它通过有线系统和直接对接系统来支持 1.8"、2.5" 和 3.5" 外观尺寸。 这些 SATA 互连可以支持 1.5Gbps。
系列 47018 串行 ATA 主机插座是 1.27 mm 节距 SMT 直角顶部安装类型，带 0.76 μm 镀金触点。
Molex 系列 47080 串行 ATA 有罩信号插头，带杆和锁定闩锁，是直角型，带 0.76 μm 镀金触点。
Molex 系列 67490 是逆向类型 SMT 直角串行 ATA 管座。
Molex 系列 67491 是通孔垂直串行 ATA 管座。
Molex 系列 87713 是 SMT 垂直串行 ATA 主机插座。
SATA 信号电缆符合第 2 代速度要求
触点数 22
极性 Female
触点电镀 Gold
额定电流 1.5 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Right Angle
电路数 22
针脚数 22
拔插次数 500
额定电流Max 1.5A/触头
工作温度Max 85 ℃
工作温度Min -35 ℃
额定电压Max 15 VDC
额定电压 15 VDC
接触电阻Max 30 mΩ
安装方式 Surface Mount
长度 40.43 mm
宽度 11.17 mm
高度 5.15 mm
颜色 Black
触点材质 Copper Alloy
工作温度 -35℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
47018-4001 Molex 莫仕 | 当前型号 | 当前型号 |
47018-4002 莫仕 | 功能相似 | 47018-4001和47018-4002的区别 |
