48258-0001概述
MOLEX 48258-0001 连接器, USB A, 母, 4路, 通孔安装
是一款4路1排直角A型通用串行总线 USB屏蔽I/O插头, 镀金磷青铜触芯. 48258系列插座适用于线至板应用. 该器件可连接USB A型插座. 插座为反转型, 中间安装, 带侧面法兰和斜角金属引脚. 在多种行业中, 标准USB和电缆组件可用于供电和数据传输连接, 无需使用主控PC. 通用串行总线于1996年开发, 将多种PC I/O端口集成到一个接口中, 具有热插拔能力, 自动配置功能, 宽带宽以提高串行I/O吞吐量, 可用于多种外设.
GTIN UPC EAN: 822350588393
- .
- 锁定至连接部分
- .
- 键控连接部分
- .
- 极化, 用于连接
- .
- 极化PCB
- .
- 良好的RFI和EMI屏蔽
- .
- 斜角金属引脚, 提供PCB接地, 以及电路板固定能力
- .
- 每触芯最大电流: 1.5A
- .
- 最大电压: 250VAC RMS
48258-0001中文资料参数规格
技术参数
触点数 4
极性 Female
触点电镀 Gold
额定电流 1.00 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Right Angle
电路数 4
针脚数 4
拔插次数 10
额定电流Max 1.5A/触头
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压Max 250 VAC
接触电阻Max 30 mΩ
封装参数
安装方式 Through Hole
封装 0001
外形尺寸
长度 17.1 mm
宽度 14 mm
高度 6.9 mm
封装 0001
物理参数
触点材质 Phosphor Bronze
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99

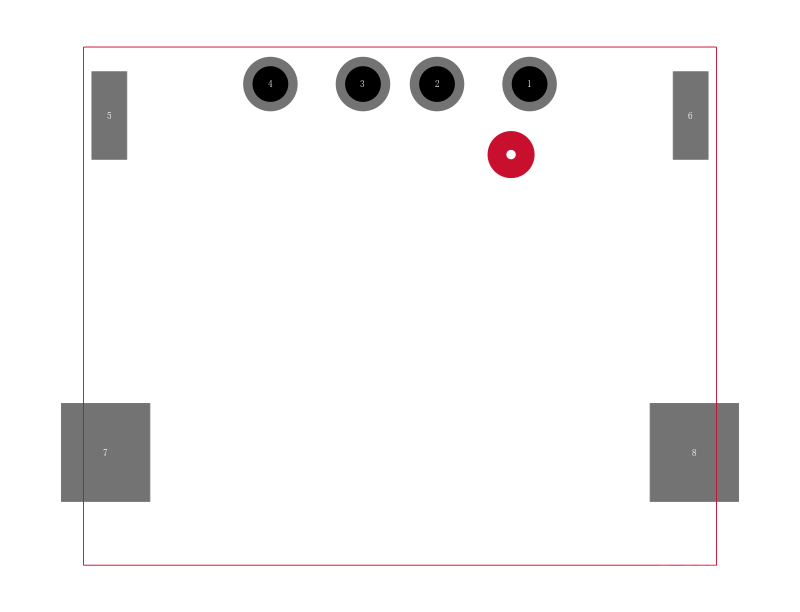

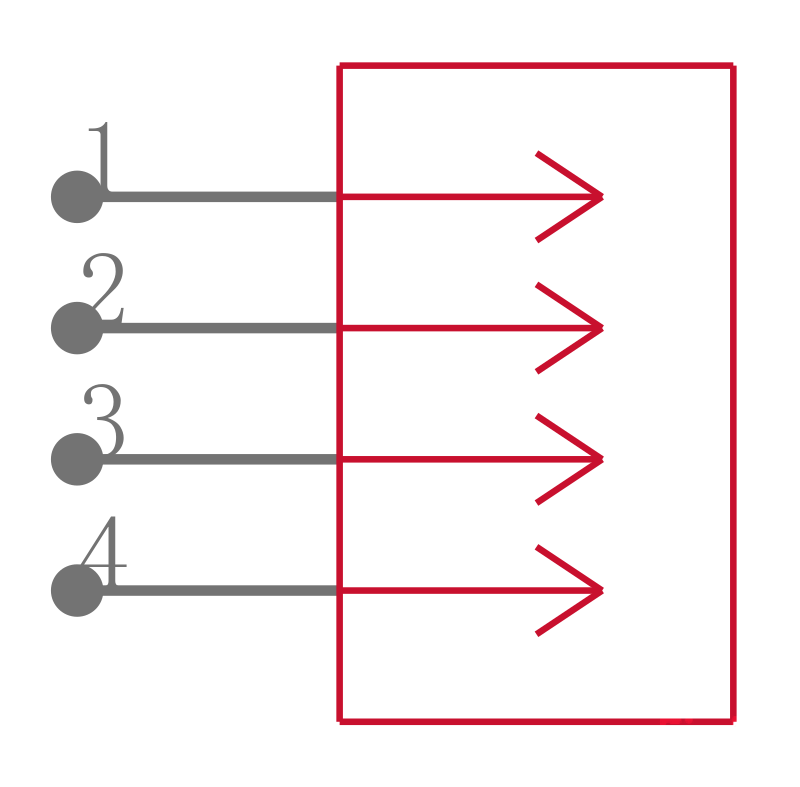

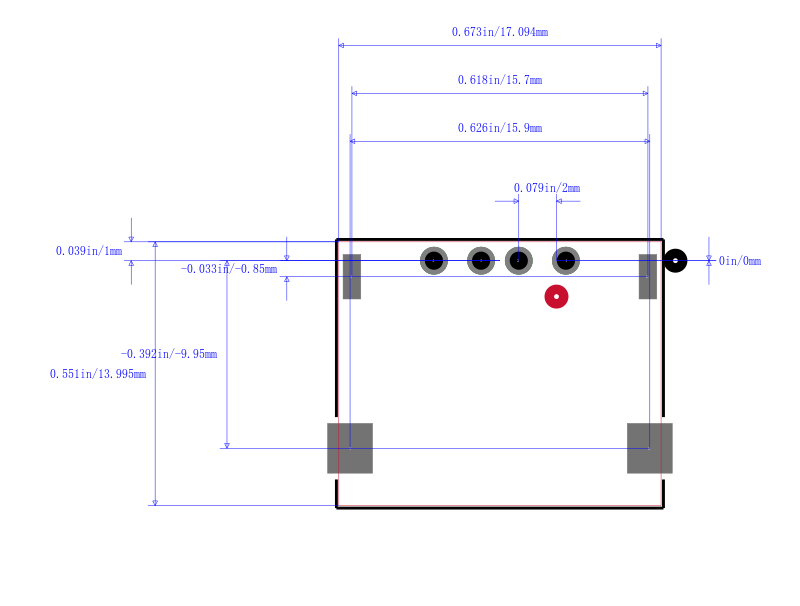

48258-0001引脚图与封装图
