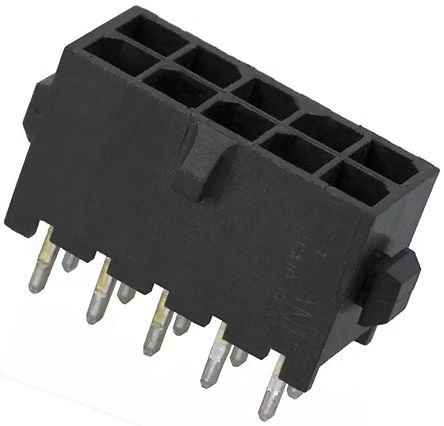

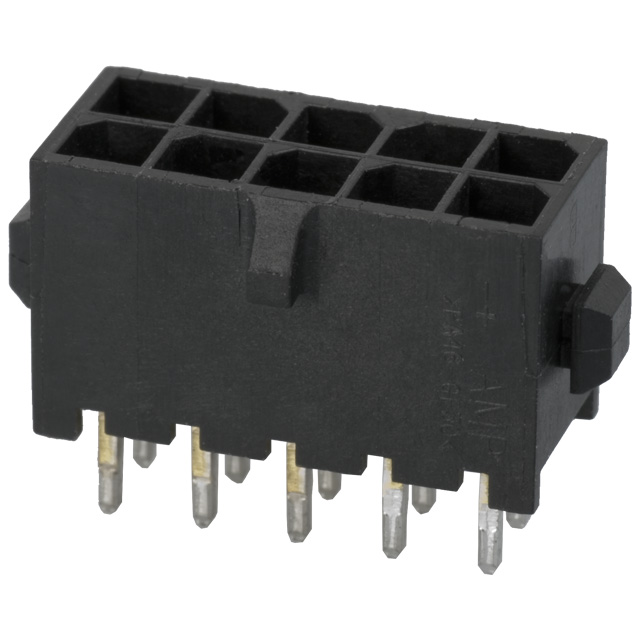

AMP FROM TE CONNECTIVITY 4-794630-0 线至板连接器, 垂直, Micro MATE-N-LOK系列, 10 触点, 针座, 3 mm, 通孔安装, 2 排
3 mm 微型 MATE-N-LOCK 管座
微型 MATE-N-LOK 印刷电路板管座，具有 3mm 节距和 94 V-0 级黑色或自然色外壳。管座外壳具有极化以防止错配，带正向锁定插片，可将管座固定至配接的电缆。通孔 Micro MATE-N-LOK 管座具有板锁或焊接尾线固定功能，用于安全连接到印刷电路板上。SMT 型号具有金属固定装置。微型 MATE-N-LOK 印刷电路板管座兼容 IR 回流焊接工艺，且提供垂直和直角配置。微型 MATE-N-LOK 印刷电路板管座提供配接高度小于 4.7 mm 的薄型型号（请参见部件号 2029104-x 和 2029030-x）。
### 特点和优势
高可靠性和性能
极化以防止错配
正向锁定插片，可确保牢固连接至电缆连接器
印刷电路板固定功能
### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统
微型 MATE-N-LOK 3mm 连接器系统是线对线和线对板连接器系统，触点在 3mm 中心线上，最大额定电流为 5A。此连接器系统包含用于线对线和线对板配置的插头和插座，以及用于线对板连接的印刷电路板管座。组合后，这些连接器可用于各种工业和消费应用。微型 MATE-N-LOK 3 mm 连接器系列包含带薄型 4.7 mm 配接高度的型号，使其特别适用于 LED 照明应用

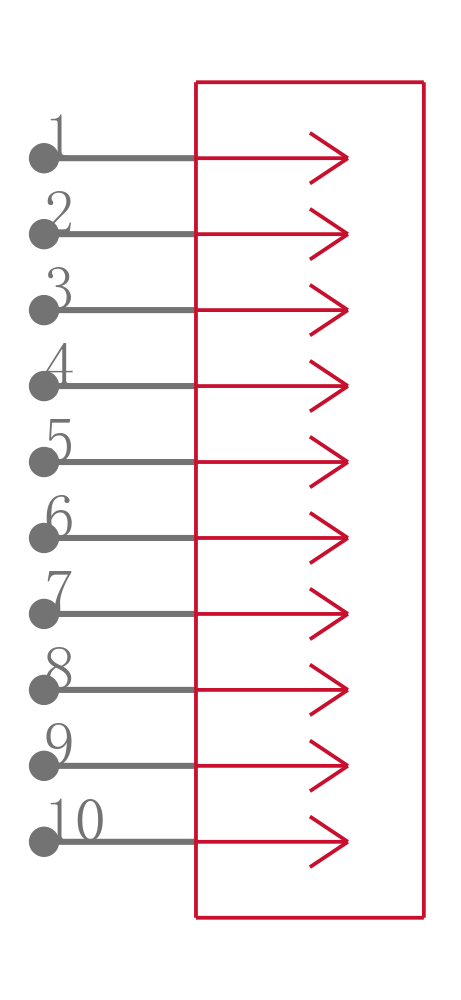

触点数 10
极性 Male
触点电镀 Tin
额定电压AC 250 V
额定电流 5 A
绝缘电阻 1000 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 10
接触电阻 20.0 mΩ
拔插次数 10
安装角度 180 °
额定电流Max 5A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 250 VAC
额定电压 250 V

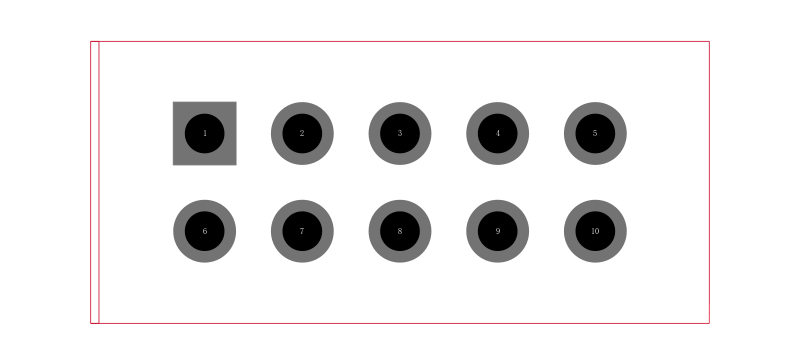

安装方式 Through Hole

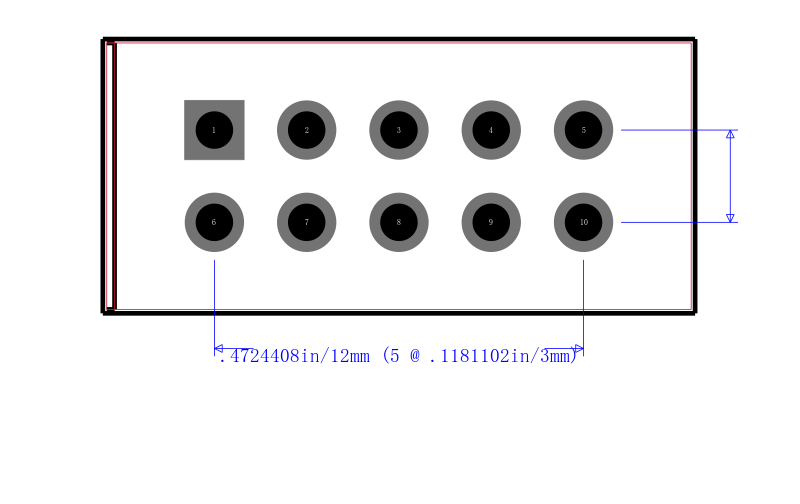

引脚间距 3.00 mm
长度 19 mm
宽度 6.86 mm
高度 9.24 mm
引脚间距 3.00 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
材质 Nylon
工作温度 -40℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tray
制造应用 工业, Industrial, 传感与仪器, Sensing & Instrumentation, Power, 通用, Security, 安全
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
