TE Connectivity MTA-100 IDC 闭端插座连接器MTA-100 IDC 闭端连接器,具有 2.54mm 中心线并预装了 IDC 触点。 这些 MTA-100 IDC 闭端连接器可端对端堆叠,且外壳上具有模制肋纹以防止反向配接。 部件号为 **X-643813-X**、**X-643814-X**、**X-643815-X**、**X-643816-X**、**X-644042-X** 和 **X-644044-X** 的 MTA-100 IDC 闭端连接器具有极化插片。 部件号为为 **X-640440-X**、**X-640441-X**、**X-640443-X**、**X-641534-X**、**X-641535-X**、**X-641536-X** 和 **X-641190-X** 的 MTA-100 IDC 闭端连接器不带极化插片。 部件号为 **X-641534-X**、**X-641535-X **和 **X-641536-X** 的 MTA-100 IDC 闭端连接器是 LED 连接器,设计用于与 0.36-0.51 mm [.014-.020 英寸] 直径支柱或方形导线配合使用。### 2.54mm TE Connectivity MTA 系列大量端接组装 MTA 连接器,适合印刷电路板间多路连接,兼容几乎所有电缆线束品牌,能大大减少工作量。 使用生产用手工工具可以快速将这些连接器按 0.1 英寸(2.54 毫米)节距组装到散线上。 连接器可以端对端堆叠,带锁定斜面和摩擦锁管座,能进行抗震连接。 一步式组件 预载触点 维修简便 技术规格 --- 插座材料 | 尼龙 触点材料 | 磷青铜 电镀 | 锡 易燃性等级 | UL94V-2 管座材料 | 聚酯 触点材料 | 铜合金 最小绝缘电阻 mΩ | 5000 工作温度 °C | -55 至 +105

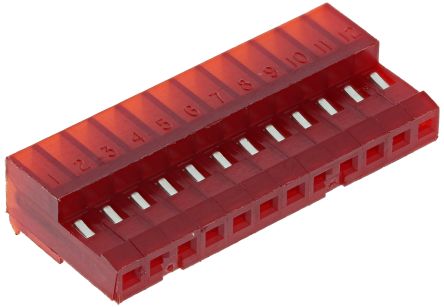

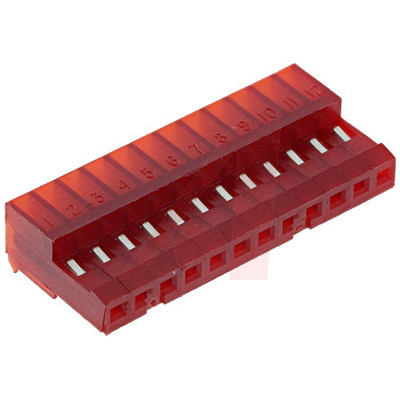

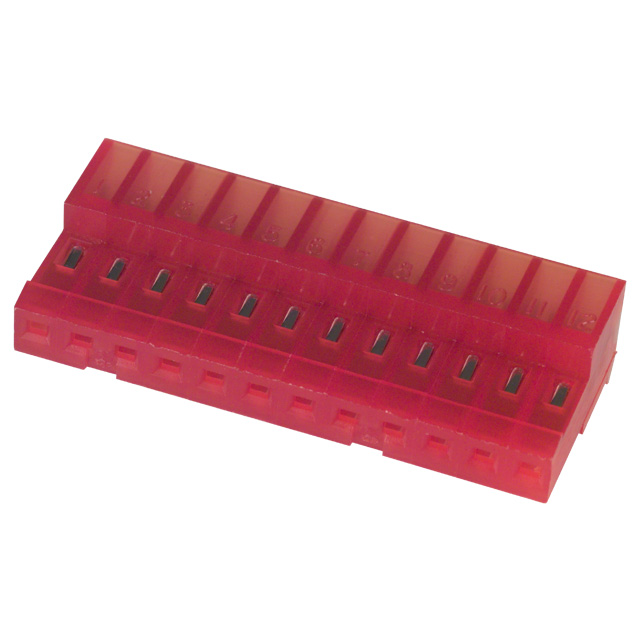

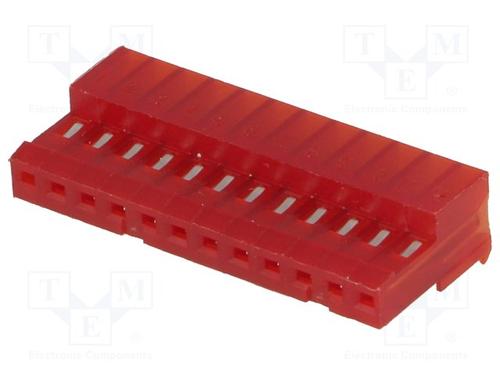

MTA-100 IDC 闭端插座
MTA-100 闭端 MTA-100 IDC 插座连接器用于各种应用中的大量端接电线。该连接器预载了双波束一字型 IDC 触点,无需剥线且可实现一步式组装。触点还经润滑,可防止摩擦腐蚀。这些 MTA-100 IDC 插座连接器为端对端层叠,具有摩擦锁定机制,可确保牢固配接连接。外壳包含模制肋纹,可防止反向配接,且提供带极化插片的型号,可额外校准。
### 特点和优势
IDC 触点,用于一步式组装
端对端堆叠
摩擦锁定机制,以确保牢固的配接连接
模制肋纹,可防止反向配接
极化插片,可额外校准
### 认可
UL E28476; CSA LR7189
### TE Connectivity MTA-100 2.54mm 互连系统
MTA-100(大量端接组件)2.54 mm 节距连接器系统,用于在线对板和线对线应用中以节约人力和成本的方式对电线进行大量端接。这些 MTA-100 连接器基于 IDC(绝缘置换触点)技术,可实现一步式组装,无需剥线,节省时间和成本。使用生产用手工工具,这些 MTA-100 IDC 连接器可快速组装到 28 AWG 到 22 AWG 散线或凹口带状电缆。MTA-100 连接器系统包含母 IDC 连接器和印刷电路板管座。IDC 连接器根据电线尺寸进行颜色编码。
触点数 12
极性 Female
线规 22 AWG
触点电镀 Tin
额定电压AC 250 V
额定电流 5 A
排数 1
易燃性等级 UL 94 V-2
针脚数 12
触点额定电流 4 A
带凸肩 No
额定电流Max 5A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 250 VAC
额定电压 250 V
接触电阻Max 6 mΩ
安装方式 PC Board
引脚数 12
封装 100
引脚间距 2.54 mm

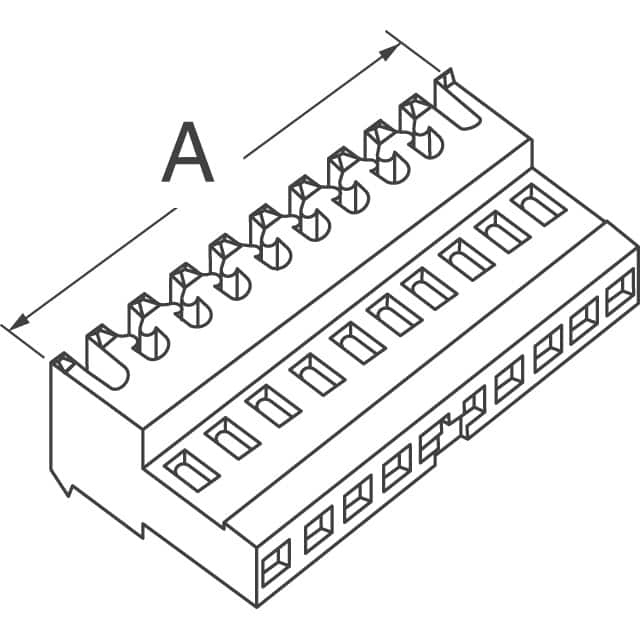

长度 30.5 mm
宽度 13.2 mm
高度 6.99 mm
封装 100
引脚间距 2.54 mm
外壳颜色 Red
颜色 Red
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, 工业, Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
4-640440-2 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1-640440-2 泰科 | 功能相似 | 4-640440-2和1-640440-2的区别 |
