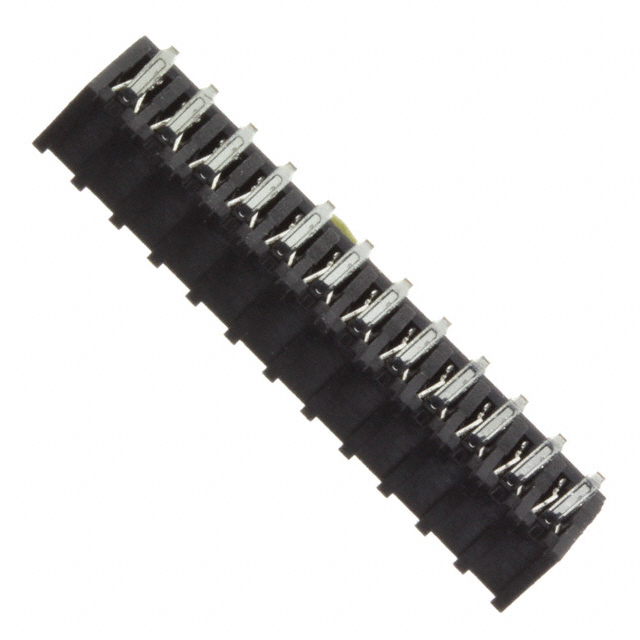

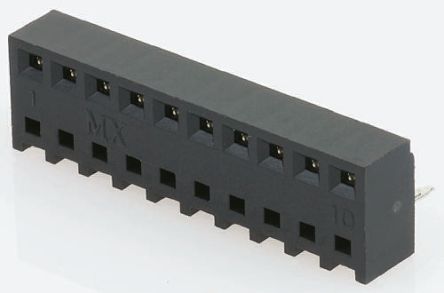

44812-0012

Molex 2.54mm KK 薄型 44812 系列Molex KK 254 PC 板插座与标准 KK 连接器相比，可提供总高度 50% 的缩减。 此薄型高温尼龙 KK 254 PC 板插座还提供每路增加了 5A 的电流载流量。 KK 254 PC 板插座将顶部和底部连接器接入至一个连接器中。小于 4.5mm 的紧凑型板堆叠 工作温度为 +105°C 表面安装兼容 将改进现有标准 KK 2.54mm 底部接入印刷电路板布局 Voltage rating | 250Vac/176Vdc ---|--- Contact resistance | 30mΩ 40mΩ over time Dielectric withstand | 1kV Insulation Resistance | 1000MΩ ### 认可加拿大和美国 CSA 认证### 2.54mm Molex KK 系列Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。 有 2 到 15 路类型，0.1in. 节距 IDC 插座包含非常适合菊链式连接或者强震应用的高压触点 直插式摩擦锁有助于防止意外断开 装配有触点的印刷电路板插座具有正极悬臂擦作用 通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购） 通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购） 插座和极化键单独出售，或套件中出售。 触点： |   ---|--- 管座/IDT 插座 | 镀锡黄铜 插座（压接/印刷电路板）。 | 镀锡磷青铜 绝缘 | 94V-0 等级尼龙   | IDT 型号，UL94V-2 最大电压 | 250 V（交流） 最大电流 | 每路 2.5A 工作温度 | 0°C 至 +70°C 引脚尺寸 | 0.64mm 方形 建议印刷电路板孔直径尺寸 | 1.19mm ± 0.05mm

2.54mm KK 薄型 44812 系列

Molex KK 254 PC 板插座与标准 KK 相比，可提供总高度 50% 的缩减。 此薄型高温尼龙 KK 254 PC 板插座还提供每路增加了 5A 的电流载流量。 KK 254 PC 板插座将顶部和底部连接器接入至一个连接器中。

小于 4.5mm 的紧凑型板堆叠

工作温度为 +105°C

表面安装兼容

将改进现有标准 KK 2.54mm 底部接入印刷电路板布局

### 认可

加拿大和美国 CSA 认证

### 2.54mm Molex KK 系列

Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。

有 2 到 15 路类型，0.1in. 节距

IDC 插座包含非常适合菊链式连接或者强震应用的高压触点

直插式摩擦锁有助于防止意外断开

装配有触点的印刷电路板插座具有正极悬臂擦作用

通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购）

通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购）

插座和极化键单独出售，或套件中出售。
