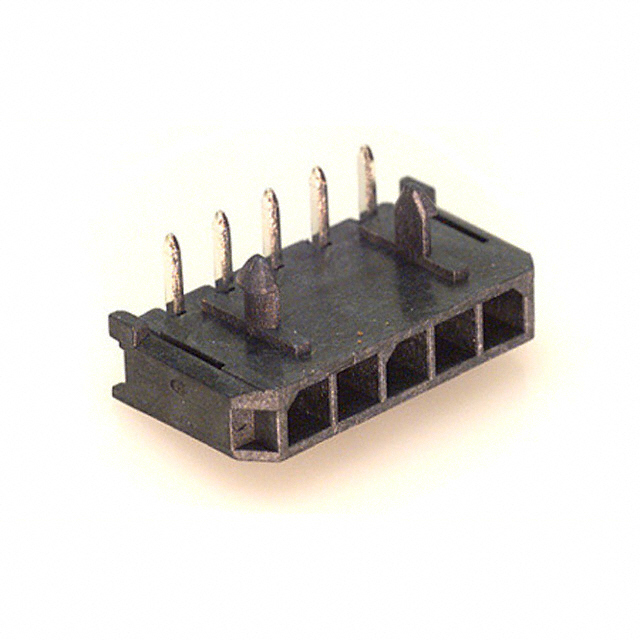

MOLEX 43650-0500 . 连接器, 针座, 5路, 3MM
Micro-Fit 3.0 3.0mm 单排印刷电路板管座,带咬接式塑料杆印刷电路板锁,43650 系列
Micro-Fit 3.0 3mm 节距线对板单排印刷电路板管座构成紧凑型电源系统的一部分,可提供低到中等范围的配电解决方案。具有高达 5A 的负载电流,Micro-Fit 3.0 连接器是最小体积产品中具有最高电流负载能力的产品之一。这些 Micro-Fit 3.0 印刷电路板针座包含外壳上具有锁定斜面形式的正向锁定,用于牢固匹配和防止意外断开。外壳由高温 UL 94V-0 液晶聚合物制成,可在 IR 回流焊接过程中耐受高达 265°C 的温度。这些 Micro-Fit 3.0 针座的通孔安装型号还与 SMT 兼容,这意味着可以减少流程要求和成本。要将这些 Micro-Fit 3.0 针座固定到印刷电路板,在连接器设计中集成卡入式塑料杆印刷电路板锁。这些 Micro-Fit 3.0 针座的触点在外壳中完全隔离,可减少电弧放电。提供锡或两个厚度的镀金触点可供选择,以降低成本
### 特点和优势
高电流载流量,体积小巧
高温外壳,用于 IR 回流焊接
兼容通孔型 SMT
正向锁定,确保牢固配接连接
完全隔离双光束端子,提供可靠的电气性能和触点
塑料杆印刷电路板锁,可牢固连接到印刷电路板
兼容灼热丝
### 产品应用信息
这些 Micro-Fit 3.0 针座连接器适用于各种低到中功率应用,包括:
军用 COTS(商业化构件)
太阳能
消费产品(烘干机、冷冻箱、冰箱、洗衣机)
数据通信(路由器,服务器)
医用
电信
游戏终端
触点数 5
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电流 5 A
排数 1
灼热丝测试标准 Compliant
无卤素状态 Low Halogen
方向 Right Angle
电路数 5
易燃性等级 UL 94 V-0
针脚数 5
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 250 V
安装方式 Through Hole
引脚间距 3.00 mm
长度 15.85 mm
宽度 9.9 mm
高度 14.4 mm
引脚间距 3.00 mm
接插高度 17.3 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -40℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
