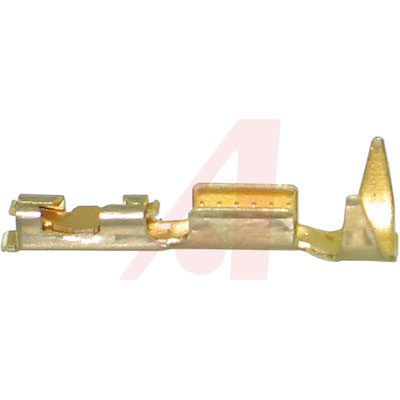

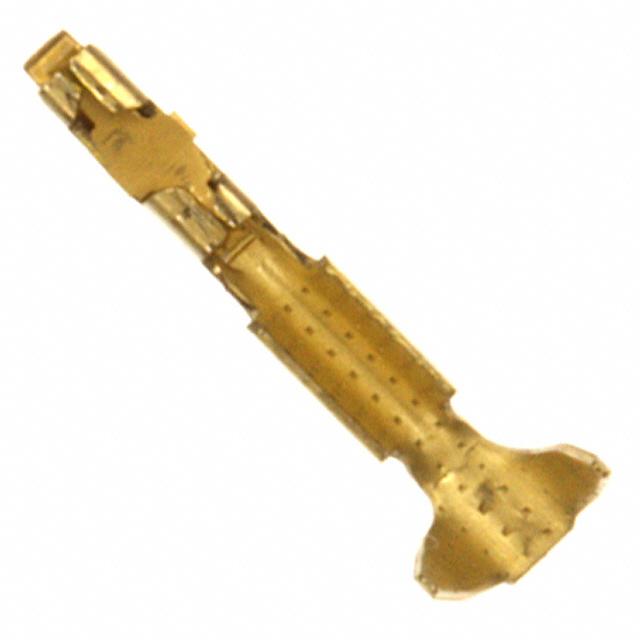

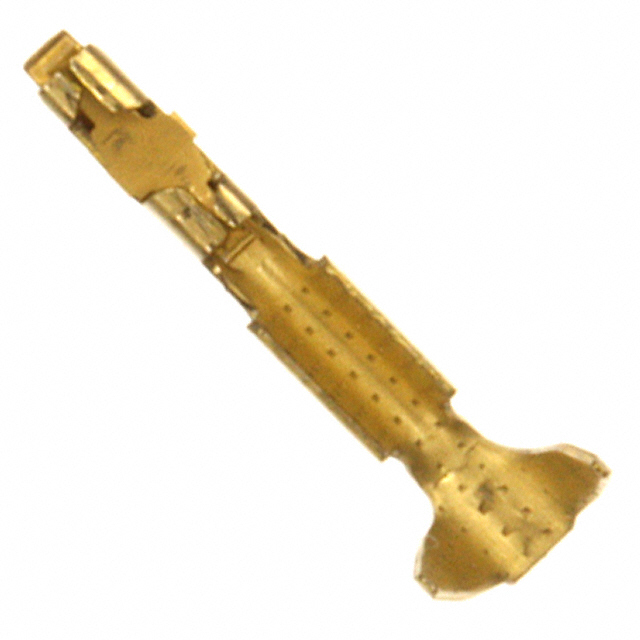

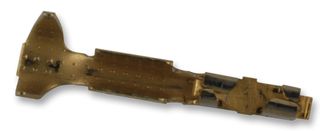

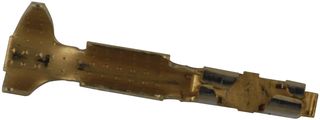

AMPHENOL FCI 48236-000LF 触芯, Mini PV系列, 母, 压接, 22 AWG, 镀金触芯, Mini PV Series Connectors
Amphenol FCI Mini-PV 系列压接插座触点
Mini-PV 系列压接插座触点用于将散线连接到印刷电路板。这些 PV 插座触点可压接在电线上,并可分散使用或者插在 MINI-LATCH 压接外壳中。这些高可靠性压接插座由双金属制成,使其能够保持触点压力,插拔次数可达 1000 次。触点具有黄铜主体,可确保可靠的气密压接端接。铍铜弹簧在配接接口处提供高保持力。这些 PV 系列压接插座触点采用三种不同的弹簧压力,即标准2.35N、高4.41N 和超高10.79N。这些不同的弹簧压力允许定制插入力和拔出力。对于每种弹簧力,还支持种类齐全的电线规格和镀层选项。
### 特点和优势
散线连接或插入到 MINI-LATCH 外壳
耐用双金属结构支持 1000 次插拔
黄铜主体可实现气密压接端接
保持弹簧可提供高接合力
三种不同的弹簧压力方便定制
种类齐全的电线规格和镀层选项
### 产品应用信息
Mini-PV 系列连接器适用于多个市场的各种应用。应用包括通信、仪器仪表、工业设备、白色家电、汽车电子设备、数据、医疗、消费者以及军事和航空电子设备。
触点数 1
极性 Female
线规 22AWG ~ 26AWG
触点电镀 Gold
额定电流 3 A
排数 1
额定电流Max 3 A
工作温度Max 125 ℃
工作温度Min -65 ℃
额定电压 1 kV
接触电阻Max 15 MΩ
长度 11.68 mm
宽度 3.53 mm
高度 3.05 mm
触点材质 Copper Alloy
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Bulk
制造应用 Consumer Electronics, Industrial, Communications & Networking, Medical, Aerospace, Defence, Military, Sensing & Instrumentation
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
