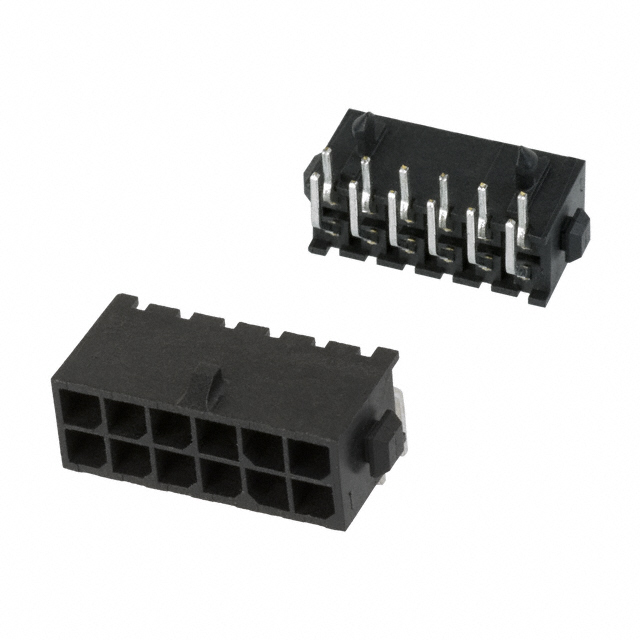

AMP FROM TE CONNECTIVITY 4-794618-2 线至板连接器, Micro MATE-N-LOK系列, 12 触点, 针座, 3 mm, 通孔安装, 2 排
3 mm 微型 MATE-N-LOCK 管座
微型 MATE-N-LOK 印刷电路板管座，具有 3mm 节距和 94 V-0 级黑色或自然色外壳。管座外壳具有极化以防止错配，带正向锁定插片，可将管座固定至配接的电缆。通孔 Micro MATE-N-LOK 管座具有板锁或焊接尾线固定功能，用于安全连接到印刷电路板上。SMT 型号具有金属固定装置。微型 MATE-N-LOK 印刷电路板管座兼容 IR 回流焊接工艺，且提供垂直和直角配置。微型 MATE-N-LOK 印刷电路板管座提供配接高度小于 4.7 mm 的薄型型号（请参见部件号 2029104-x 和 2029030-x）。
### 特点和优势
高可靠性和性能
极化以防止错配
正向锁定插片，可确保牢固连接至电缆连接器
印刷电路板固定功能
### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统
微型 MATE-N-LOK 3mm 连接器系统是线对线和系统，触点在 3mm 中心线上，最大额定电流为 5A。此连接器系统包含用于线对线和线对板配置的插头和插座，以及用于线对板连接的印刷电路板管座。组合后，这些连接器可用于各种工业和消费应用。微型 MATE-N-LOK 3 mm 连接器系列包含带薄型 4.7 mm 配接高度的型号，使其特别适用于 LED 照明应用
触点数 12
极性 Male
触点电镀 Tin
额定电压AC 250 V
额定电流 5 A
绝缘电阻 1000 MΩ
排数 2
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 12
接触电阻 20.0 mΩ
拔插次数 10
安装角度 90.0 °
额定电流Max 5A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 250 VAC
额定电压 250 V
安装方式 Through Hole
封装 Through Hole
引脚间距 3.00 mm

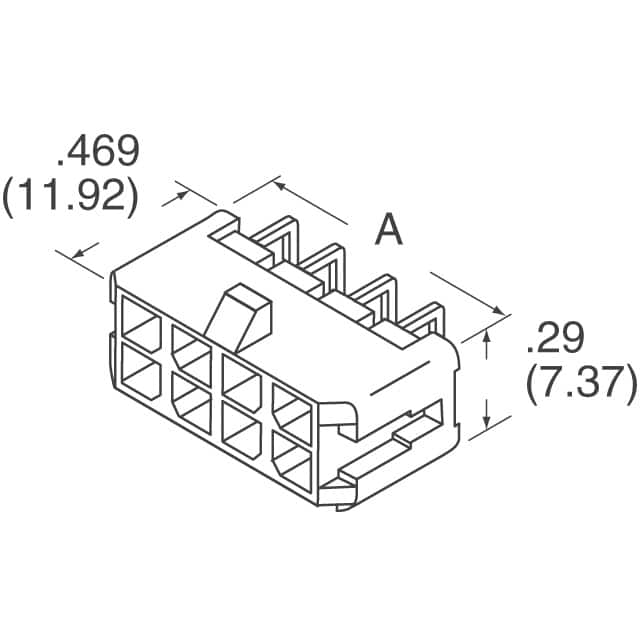

长度 18.9 mm
宽度 8.92 mm
高度 8.67 mm
封装 Through Hole
引脚间距 3.00 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
材质 Nylon
工作温度 -40℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tray
制造应用 Industrial, 安全, Security, 工业, Sensing & Instrumentation, 传感与仪器, Power, 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
