HD Mezz Plug Assemblies - 45830 Series### 注For mating Receptacle Assemblies see stock number 729-2922 typical.### 1.20mm HD Mezz Board to Board System - MolexThe Molex HD Mezz system is suitable for applications requiring high pin-count devices on mezzanine or module printed circuit boards PCBs. The design of the HD Mezz system allows for multiple stack heights and circuit-size extensions as well as utilizing Molex"s patented solder-attach method for PCB termination. The HD Mezz can handle data rates up to 12.5 Gbps through its 14 differential pairs per cm.

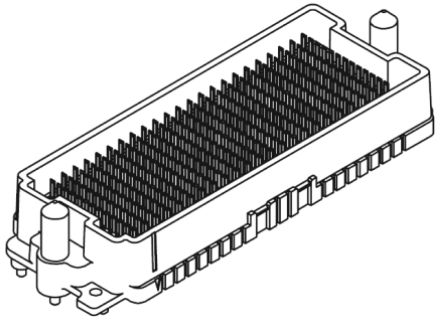

HD Mezz 插头组件 - 45830 系列
### 注
有关配接插座组件，请参见典型库存号 729-2922。
### 1.20mm HD Mezz 板到板系统 -
Molex HD Mezz 系统适用于夹层上需要高引脚数设备或模块印刷电路板 PCB 的应用。HD Mezz 系统的设计允许多种堆叠高度和电路尺寸扩展，以及使用 Molex 的专利焊接连接方法，用于印刷电路板端接。HD Mezz 通过其每 cm² 14 个差分对可处理高达 12.5 Gbps 的数据传输率。
立创商城:
45830-0215
欧时:
Molex PCB 针座 HD MEZZ 系列 195路 1.2mm节距 15排 直向 45830-0215, 焊接端接, 2A, 表面安装
e络盟:
堆叠板连接器, HD Mezz 45830 Series, 195 触点, 针座, 2 mm, 表面安装 , 15 排
艾睿:
Conn High Density PL 195 POS 2mm Solder ST SMD HD Mezz™ Tray
Allied Electronics:
HDMez Plug Assy Std 8mm 195w Tn
触点数 195
极性 Male
触点电镀 Gold
额定电压AC 250 V
额定电流 2 A
绝缘电阻 1.00 GΩ
排数 15
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Vertical
电路数 195
易燃性等级 UL 94 V-0
接触电阻 25.0 mΩ
拔插次数 100
额定电流Max 2A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 250 VAC
额定电压 250 VAC
安装方式 Surface Mount
封装 -
封装 -
颜色 Black
触点材质 Copper Alloy
产品生命周期 Active
包装方式 Tray
RoHS标准 RoHS Compliant
