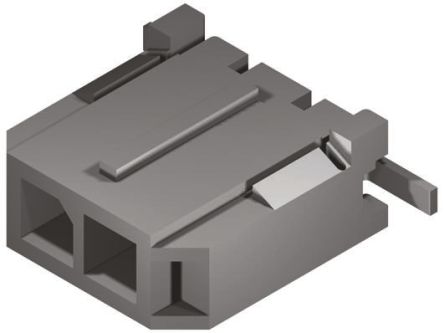

43650-0226

43650 系列与 43645 系列插座外壳配用。### Molex Micro-Fit 3.0 系列电压额定值 | 250V a.c. rms 或 176Vd.c. | 触点电阻 | 最大 10mΩ ---|---|---|--- 电流额定值（每触点） | Amps | 绝缘电阻 | 最低 1000 MΩ 20//22 awg | 5 | 介电强度 | 1500V a.c. 24 awg | 4 | 触点材料 | 镀锡磷青铜 26 awg | 3 | 外壳材料 | 聚酯 94V-0 28 awg | 2 | 管座材料 | 高温 LCP 30 awg | 1 |   |

Micro-Fit 3.0 3.0mm 单排 SMT 管座，带焊接片，43650 系列

Micro-Fit 3.0 3mm 节距线对板 SMT 管座构成紧凑型电源系统的一部分，可提供低到中等范围的配电解决方案。具有高达 5A 的负载电流，Micro-Fit 3.0 连接器是最小体积产品中具有最高电流负载能力的产品之一。这些 Micro-Fit 3.0 印刷电路板针座包含外壳上具有锁定斜面形式的正向锁定，用于牢固匹配和防止意外断开。外壳由高温 UL 94V-0 液晶聚合物制成，可在 IR 回流焊接过程中耐受高达 265°C 的温度。要将这些 Micro-Fit 3.0 SMT 管座固定到印刷电路板，在连接器设计中包含了焊片。这些 Micro-Fit 3.0 针座的触点在外壳中完全隔离，可减少电弧放电。提供锡或两个厚度的镀金触点可供选择，以降低成本。

### 特点和优势

• 高电流载流量，体积小巧

• 高温外壳，用于 IR 回流焊接

• 正向锁定，确保牢固配接连接

• 完全隔离双光束端子，提供可靠的电气性能和触点

• 焊片，用于牢固地连接到印刷电路板

• 兼容灼热丝

### 产品应用信息

这些 Micro-Fit 3.0 针座连接器适用于各种低到中功率应用，包括：

军用 COTS（商业化构件）

太阳能

消费产品（烘干机、冷冻箱、冰箱、洗衣机）

数据通信（路由器，服务器）

医用

电信

游戏终端

### Molex Micro-Fit 3.0 系列
