Molex Mini-Fit Sr. 印刷电路板安装垂直和 90° 针座Molex 的 Mini-fit Sr. 系列管座具有预装配的公触点和金属印刷电路板固定夹。 此系列的 Mini-Fit Sr. 针座为通孔安装，并可用于不同的印刷电路板厚度，如下所示。对于线对板应用中 可与电缆插座外壳配接的 Mini-fit Sr. 系列针座，请参见库存号 342-4106（典型）。与电缆插座外壳配用 包括预先装配的公触点 **主要制造商部件号：** 428xx-x2x**2**：镀锡触点区域 428xx-x2x**3**：镀金触点区域 428xx-x2**1**x：1.57 mm 标称印刷电路板厚度 428xx-x2**2**x：2.36 mm 标称印刷电路板厚度 428xx-x2**3**x：3.18 mm 标称印刷电路板厚度 428xx-x2**4**x：6.35 mm 标称印刷电路板厚度 ### Molex Minifit Sr. 串行### Molex Minifit Sr.™ 系列Mini-Fit Sr.™ 系列连接器适合要求高电流的应用。 有自由悬挂或面板线对线连接以及线对板连接几种类型，采用垂直或直角印刷电路板外壳。 Minifit Sr.™ 系列的外壳完全极化，插入力小，连接器一旦配对便正向锁闭。 Minifit Sr.™ 系列电缆插座与电缆插头或垂直和 90 ° 印刷电路板管座配接。 电缆插头只能与电缆插座配接。 Minifit Sr .™ 系列具有 10mm 节距，适合许多高功率应用。额定电流 | 49A ---|--- 额定电压 | 250V 触点电阻 | 1mΩ 绝缘电阻 | 1000 MΩ 触点材料 | 铜合金 触点镀层 | 镍镀锡 工作温度 | -40°C 至 +105°C 机械寿命 | 30 次接合（镀锡）

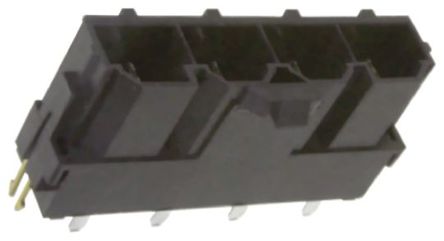

Mini-Fit Sr. 印刷电路板安装垂直和 90° 针座
Molex 的 Mini-fit Sr. 系列管座具有预装配的公触点和金属印刷电路板固定夹。 此系列的 Mini-Fit Sr. 针座为通孔安装，并可用于不同的印刷电路板厚度，如下所示。对于线对板应用中 可与电缆插座外壳配接的 Mini-fit Sr. 系列针座，请参见库存号 342-4106（典型）。
与电缆插座外壳配用
包括预先装配的公触点
**主要制造商部件号：**
428xx-x2x- .
- *2**：镀锡触点区域
- .
- *3**：镀金触点区域
- .
- *1**x：1.57 mm 标称印刷电路板厚度
- .
- *2**x：2.36 mm 标称印刷电路板厚度
- .
- *3**x：3.18 mm 标称印刷电路板厚度
- .
- *4**x：6.35 mm 标称印刷电路板厚度
