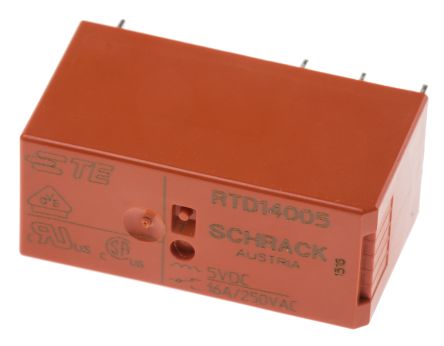

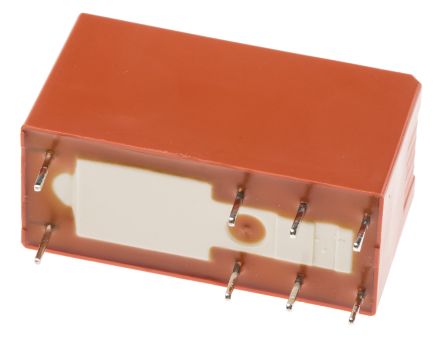

RT1 系列 16 A 单刀双掷 5 VDC PCB安装 通用 功率继电器
RT1 和 RT2 系列印刷电路板电源继电器
RT 系列 1 和系列 2 通孔安装印刷电路板电源继电器具有各种触点配置和线圈电压。
RT1 印刷电路板具有 3.5 mm 引脚，并可防磁通泄漏
RT2 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RT3 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTB 印刷电路板具有 3.5 mm 引脚，且耐清洗
RTD 印刷电路板具有 5 mm 引脚，且耐清洗
RT4 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTE 印刷电路板具有 5 mm 引脚，且耐清洗
爬电距离和间隙 10//10 mm
应用：接口、自动化、家用电器、安全照明、热力系统
### 注
部件号 RT... F，F 表示 UL F 类要求的线圈绝缘系统
### 认可
UL，CSA，VDE
额定电压AC 400 V
输入电压DC 5.00 V

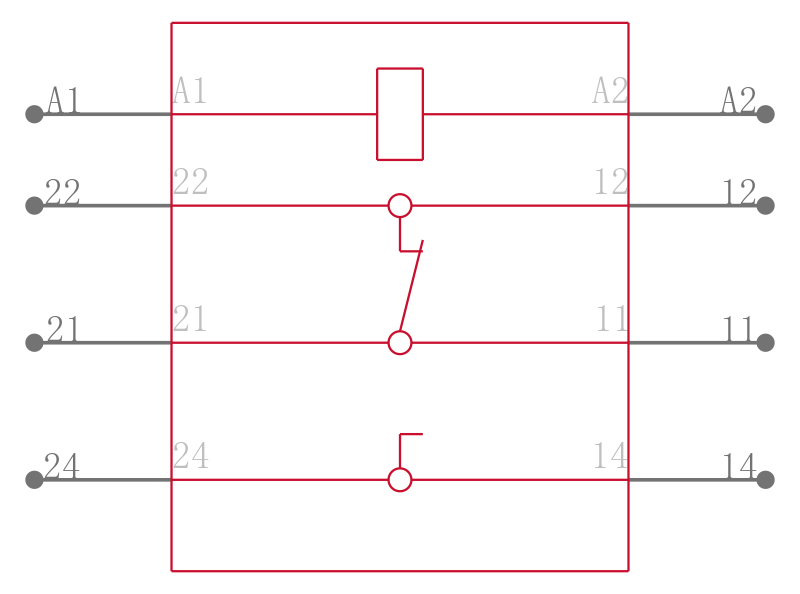

触点类型 SPDT
跌落电压 500 mV
触点额定电流 16 A
线圈电压 5 VDC
线圈电流 80.6 mA
线圈功率DC 400 mW
线圈电阻 62 Ω
额定电流Max 16 A
线圈电压DC 5 V
线圈功率 400 mW
额定功率Max 4 KVA
开关电流Max 16 a
工作温度Max 85 ℃
工作温度Min -40 ℃
安装方式 Through Hole

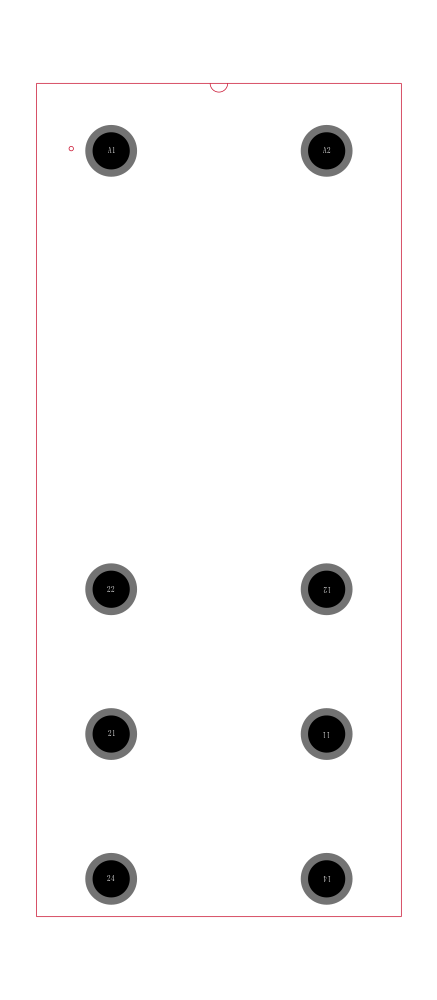

引脚数 8
封装 DIP

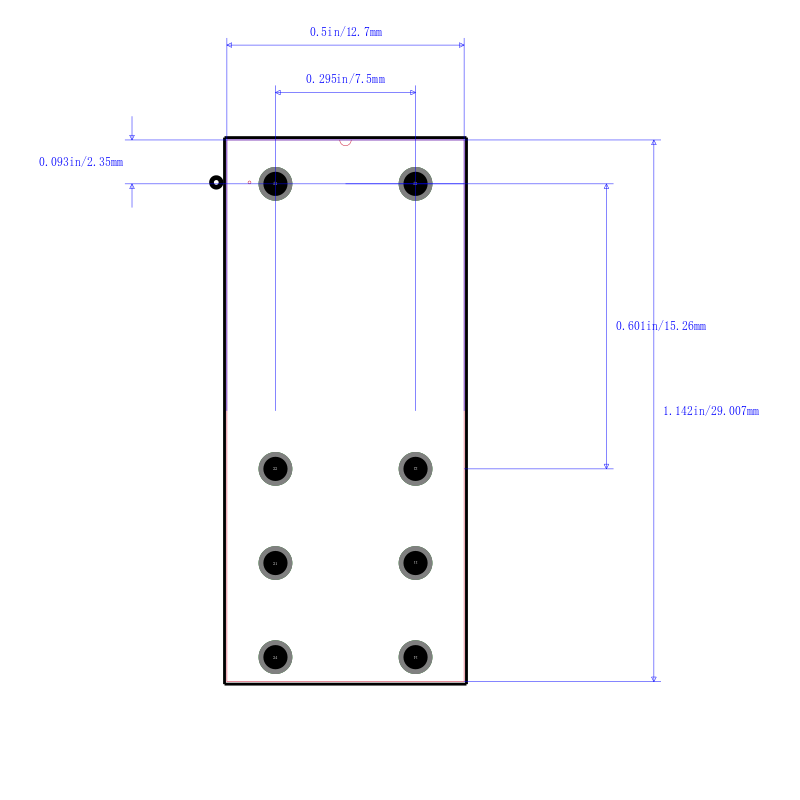

长度 29 mm
宽度 12.7 mm
高度 15.7 mm
封装 DIP
触点材质 Silver Nickel
重量 14 g
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Box
制造应用 Clock & Timing, Automation & Process Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536410050
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
5-1393238-9 TE Connectivity 泰科 | 当前型号 | 当前型号 |
RTD14005F 泰科 | 类似代替 | 5-1393238-9和RTD14005F的区别 |
