52943-1

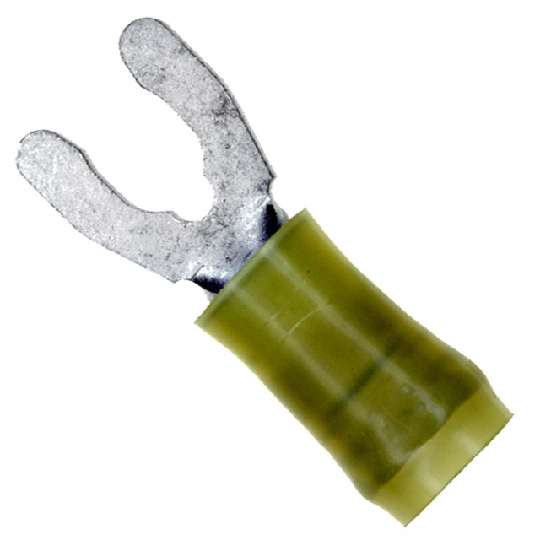

TE Connectivity PIDG 铲形舌片电线压接端子PIDG（预绝缘金刚石把手）铲形舌片电线压接端子，专为一致的可靠性设计，适用于最困难的电路环境。 这些 PIDG 铲形舌片电线压接端子包括精密成型高导电性铜主体和套管。 电线套管外包铜和尼龙颜色编码套管。 包围套管的铜套管在压接之后提供改进的电线绝缘支持，让电线可以弯曲而不会磨损绝缘层或破坏导线。 尼龙套管按照电线尺寸进行颜色编码，以帮助标识。 PIDG 铲形接线端子电线套管的内部是锯齿，可在压接之后提供最大接触和抗张强度。 这些 PIDG 接线端子的结构和使用专业工具模具可在压接压力下实现一致的绝缘厚度。 此压力然后均匀传输至压接区域中心，以产生一致可靠的压接。 这些 PIDG 铲形接线端子还具有漏斗形入口，可防止线束后退，并可在高速生产期间快速插入电线。 提供各种电线、套管和螺柱尺寸，这些 PIDG 铲形接线端子为广泛的布线应用提供多用途解决方案### 特点和优势高导电性铜主体 铜套管，用于改进电线绝缘支持 电线套管中的锯齿，确保最大接触和抗张强度 颜色编码套管，易于标识电线尺寸和工具 漏斗形电线入口，易于插入电线 设计能实现可靠一致的压接 ### 应用这些 PIDG 铲形舌片电线压接端子适用于具有多种接线端子的广泛应用，符合或超过 MIL-T-7928、II 型、1 类和 2 类的要求。 应用包括：仪器/控制、照明、电源、面板盒、运输、提升设备、电动机、航空航天和电器。 ### 认可UL recognised Approvals only apply to the packs of 100, and only for those terminals marked with an asterisk.

PIDG系列叉型/铲型舌片设计用于要求苛刻的电路应用, 提供统一性和高可靠性. 该器件具有镀锡铜或镀锡磷青铜主体, 外加安装在端子筒上的铜和彩色绝缘套管. 工具模具的专业设计和端子的构造提供绝缘厚度一致性, 将压力均匀地传递到压接区域. 主体具有锯齿, 用于提高最大接触和拉伸强度. 绝缘套管和相应的工具采用颜色编码, 根据不同的电线尺寸, 便于识别.

.

PIDG端子带有铜套, 以增强电线绝缘

.

可选择专用于不同体积或环境的工具

得捷:
CONN SPADE TERM 10-12AWG #10 YEL

立创商城:
52943-1

欧时:
### TE Connectivity PIDG 铲形舌片电线压接端子PIDG（预绝缘金刚石把手）铲形舌片电线压接端子，专为一致的可靠性设计，适用于最困难的电路环境。 这些 PIDG 铲形舌片电线压接端子包括精密成型高导电性铜主体和套管。 电线套管外包铜和尼龙颜色编码套管。 包围套管的铜套管在压接之后提供改进的电线绝缘支持，让电线可以弯曲而不会磨损绝缘层或破坏导线。 尼龙套管按照电线尺寸进行颜色编码，以帮助标识。 PIDG 铲形接线端子电线套管的内部是锯齿，可在压接之后提供最大接触和抗张强度。 这些 PIDG 接线端子的结构和使用专业工具模具可在压接压力下实现一致的绝缘厚度。 此压力然后均匀传输至压接区域中心，以产生一致可靠的压接。 这些 PIDG 铲形接线端子还具有漏斗形入口，可防止线束后退，并可在高速生产期间快速插入电线。 提供各种电线、套管和螺柱尺寸，这些 PIDG 铲形接线端子为广泛的布线应用提供多用途解决方案### 特点和优势高导电性铜主体 铜套管，用于改进电线绝缘支持 电线套管中的锯齿，确保最大接触和抗张强度 颜色编码套管，易于标识电线尺寸和工具 漏斗形电线入口，易于插入电线 设计能实现可靠一致的压接 ### 应用这些 PIDG 铲形舌片电线压接端子适用于具有多种接线端子的广泛应用，符合或超过 MIL-T-7928、II 型、1 类和 2 类的要求。 应用包括：仪器/控制、照明、电源、面板盒、运输、提升设备、电动机、航空航天和电器。 ### 认可UL recognised Approvals only apply to the packs of 100, and only for those terminals marked with an asterisk.

e络盟:
叉/铲形端子, PIDG系列, 12AWG 至 10AWG, 6 mm², M5, #10, 尼龙 聚酰胺

艾睿:
Look no further than the pidg spring spade terminal 52943-1 wire terminal from TE Connectivity for applications requiring terminal connections. Its wire is 10-12 AWG. This product is 27.94 mm long and 10.31 mm.

Allied Electronics:
Terminal; Spade Tongue; Phosphor Bronze; 12 to 10 AWG; Stud Sz. 10; Tin; Yellow

安富利:
PIDG Spring Spade Terminal 10-12AWG 27.94mm 10.31mm Tin Tape

Verical:
PIDG Spring Spade Terminal 10-12AWG Phosphor Bronze Yellow 27.94mm Tin T/R

Newark:
# AMP - TE CONNECTIVITY  52943-1  Fork / Spade Tongue Terminal, PIDG Series, 12 AWG, 10 AWG, 6 mm², M5, 10

MASTER:
TERMINAL, SPRING SPADE, STUB, PIDG WIRE SIZE: 12-10

Powell:
Ring and Spade Tongue Terminals

Online Components:
TERMINAL,PIDG SPR SPD 12-10 10

Electro Sonic:
TERMINAL,PIDG SPR SPD 12-10 10
