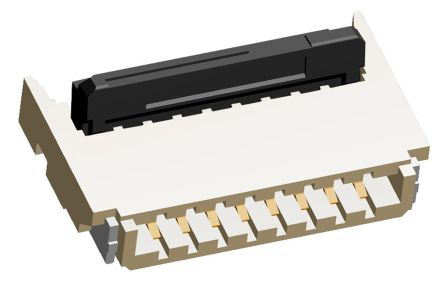

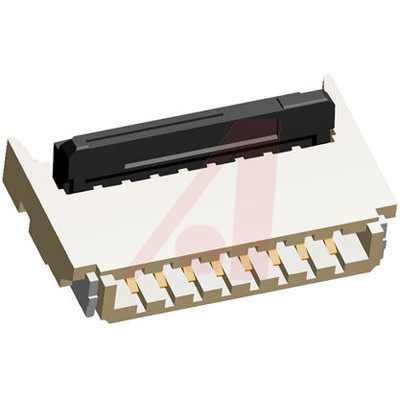

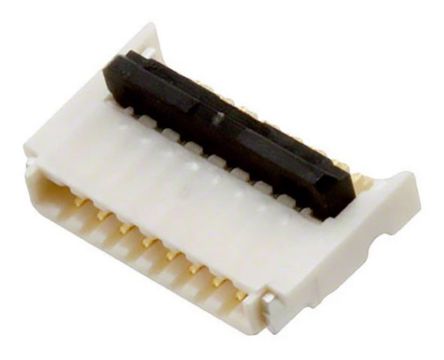

MOLEX 503480-0800 连接器, FFC/ FPC板, BackFlip Easy-On 503480系列, 8 触点, 插座, 0.5 mm, 表面安装 , 顶部、底部
Easy On 0.5 mm 直角 SMT FPC ，带后翻式执行器 - 503480 系列
Easy On 503480 系列直角 SMT 安装 FPC 连接器，具有 0.5 mm 节距，采用薄型、节省空间的设计。这些 Easy On FPC 连接器具有后翻式执行器，可在 FPC 和连接器端子之间提供牢固的连接，并提供高上拉作用力。后翻式执行器还可轻松插入 FPC。这些 FPC 连接器采用双触点设计，当将 FPC 布线到平行板时，不需要单独的顶部和底部类型 FPC 连接器。这可提供设计灵活性，使布局更轻松快捷。连接器底座上的焊片（或钉子）可牢固固定印刷电路板，且消除应力，用于焊尾接头，镀镍挡板可防止助焊剂渗透。
### 特点和优势
节省空间的设计，1.00 mm 的薄型高度
后翻式执行器，用于轻松牢固连接 FPC
双触点端子设计，用于节省成本和提供设计灵活性
镀镍挡板，可防止助焊剂渗透
焊片，用于牢固固定在印刷电路板上和消除应力
### 产品应用信息
这些 Easy On FPC 连接器特别适用于数码相机、数字摄像机、便携式音频播放器、移动电话、便携式游戏机和个人导航仪
触点数 8
极性 Female
触点电镀 Gold
额定电流 500 mA
排数 1
无卤素状态 Low Halogen
方向 Right Angle
电路数 8
针脚数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 50VAC, 50VDC
安装方式 Surface Mount
封装 SMD

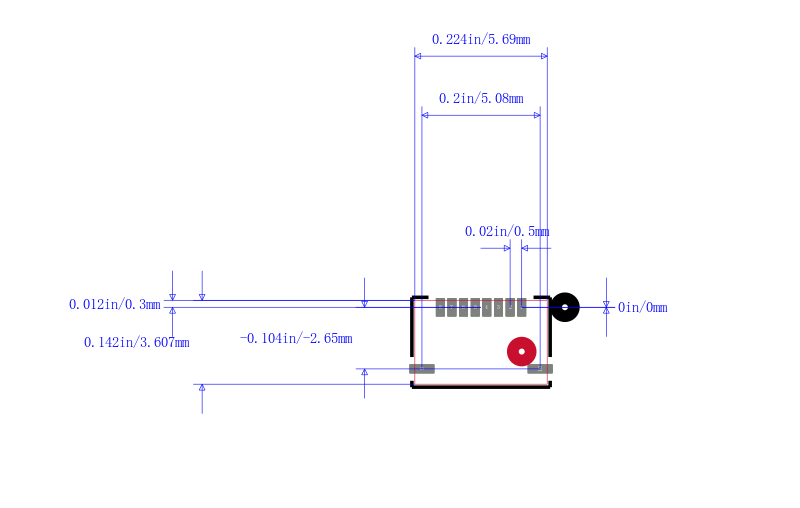

长度 5.7 mm
宽度 3.6 mm
高度 1 mm
封装 SMD
触点材质 Phosphor Bronze
材质 Phosphor Bronze
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Communications & Networking, 音频, 医用, 通信与网络, Portable Devices, Security, Computers & Computer Peripherals, 安全, 工业, 便携式器材, 车用, Medical, 数据/计算, Consumer Electronics, Audio, 计算机和计算机周边, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
