502386-1070概述

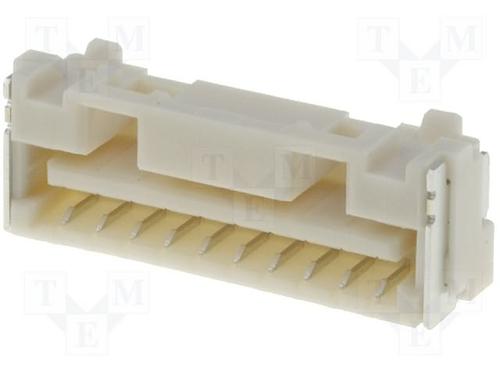

MOLEX 502386-1070 线至板连接器, 直角, CLIK-Mate 502386系列, 10 触点, 插座, 1.25 mm, 表面安装 , 1 排
1.25mm 直角印刷电路板
1.25mm 线对板 CLIK-Mate™ 表面安装
### 1.25mm 线到板 CLIK-Mate™ 表面安装
SMT CLIK-Mate™ 系列配有锁定设计，便于与出色的匹配固定一起使用。基于独特的音叉端子概念，系统提供低插入力以及牢固的匹配触点。系统还提供与类似双锁 2.00mm 节距类型相比，大约 60% 的空间节省。设计用于需要高引脚数量，从而在更小的空间传输更多信号线路的应用，例如 LCD TV 中的应用。
坚固的正联锁更加确保匹配效果
直接真空即取即装，不需要聚酰亚胺薄膜胶带
出色的端子极化，防止不正确的端子插入
单锁 1 - 7 路，双锁 8 - 15 路
502386-1070中文资料参数规格
技术参数
触点数 10
极性 Female
触点电镀 Tin
额定电压AC 50.0 V
额定电流 1 A
绝缘电阻 100 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 10
易燃性等级 UL 94 V-0
针脚数 10
接触电阻 20 mΩ
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 50VAC, 50VDC
封装参数
安装方式 Surface Mount
外形尺寸
接插高度 5.55 mm
物理参数
颜色 White
触点材质 Copper
材质 Polybutylene Terephthalate
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
