5520259-4概述

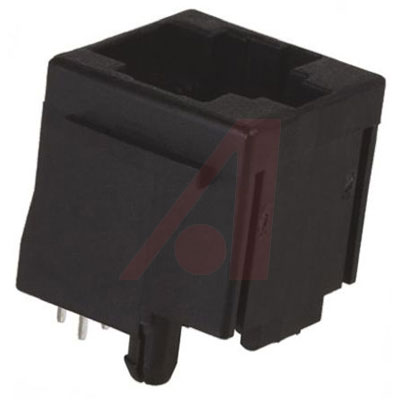

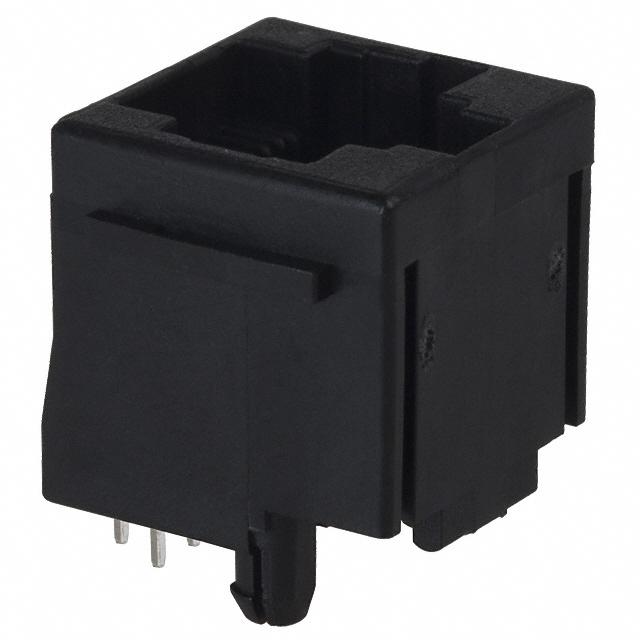

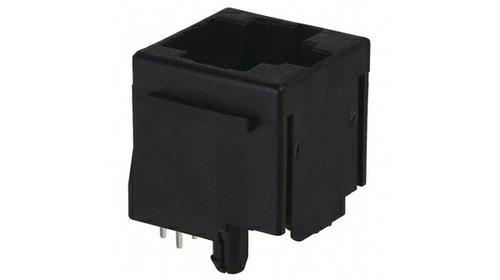

AMP FROM TE CONNECTIVITY  5520259-4  模块连接器, Cat3, RJ45, 插座, 8 触点, 8 路, 1 端口

是CAT-3 8P8C/RJ45非屏蔽模制插头, 带有磷青铜触芯与PBT聚酯外壳. 设计用于直接安装到PC板上, 易于焊接与清洁.

.
顶部入口 竖直PCB安装方向
.
满足1000V介质要求, 触芯之间
.
30dB屏蔽能力, 30至400MHz
.
25°C时, 1.5A额定电流
.
最大150VAC额定电压
.
1000VAC介质耐压
5520259-4中文资料参数规格
技术参数

触点数 8

极性 Male

触点电镀 Gold, Tin over Nickel

额定电流 1.5 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 8

屏蔽 No

额定电流Max 1.5A/触头

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 150 VAC

额定电压 150 VAC

封装参数

安装方式 Through Hole

封装 插件

外形尺寸

长度 18.16 mm

宽度 16.64 mm

高度 16.51 mm

封装 插件

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 70℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Tray

制造应用 工业, Industrial, Communications & Networking, Signal, Wireless, 无线, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Consumer Electronics, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

5520259-4引脚图与封装图

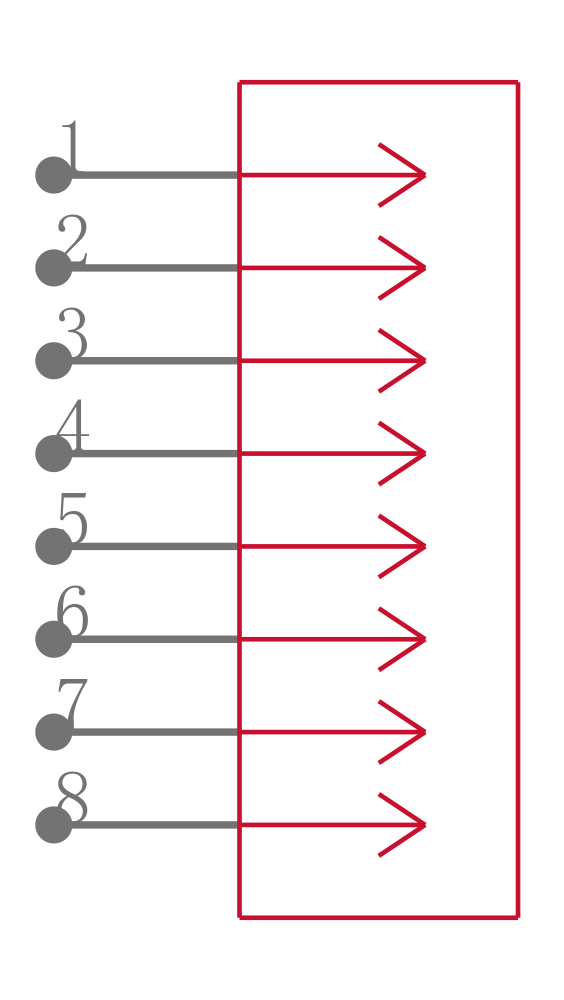

5520259-4引脚图

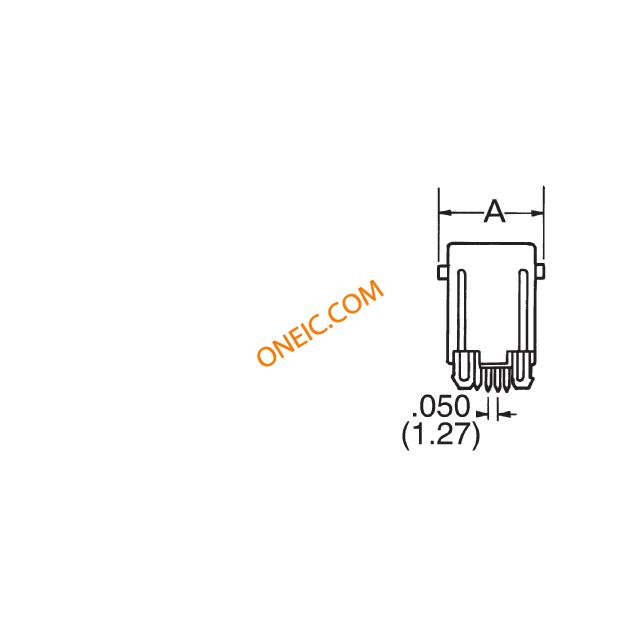

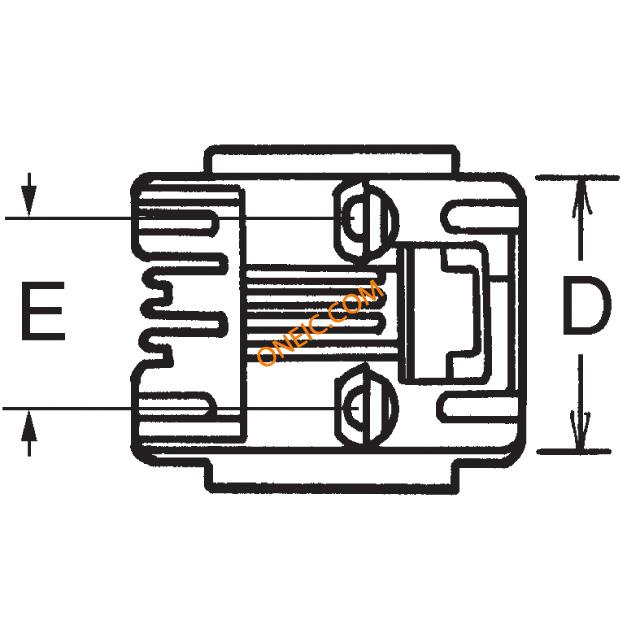

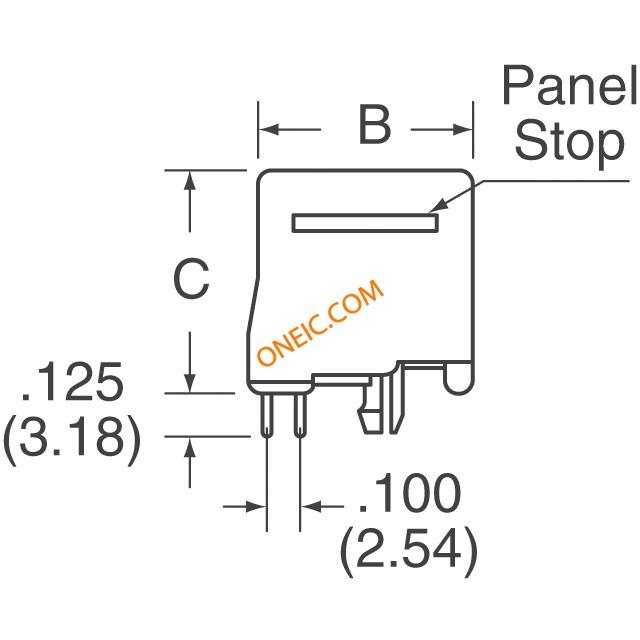

5520259-4封装图

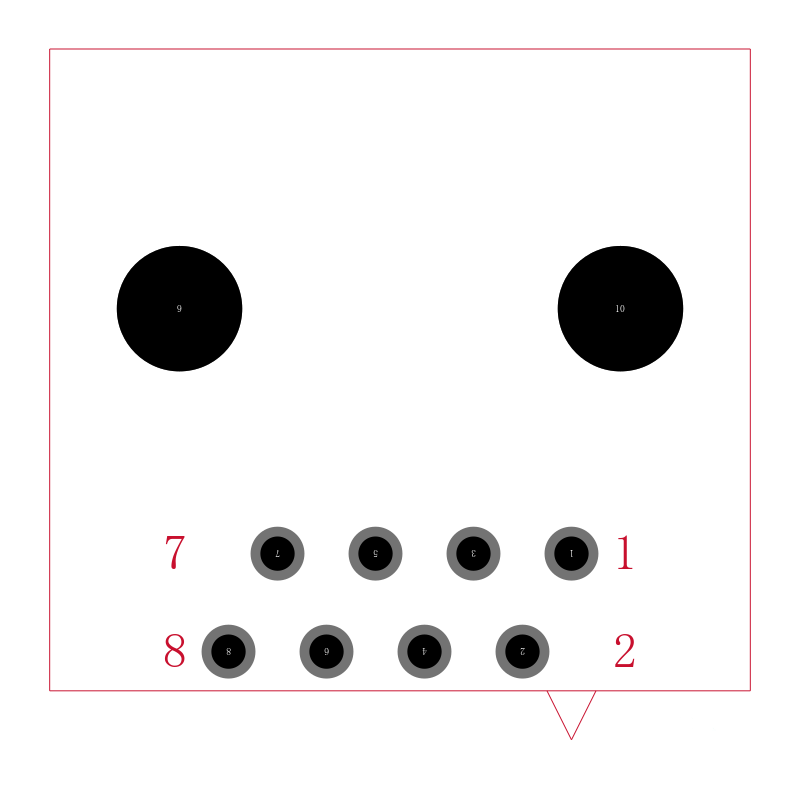

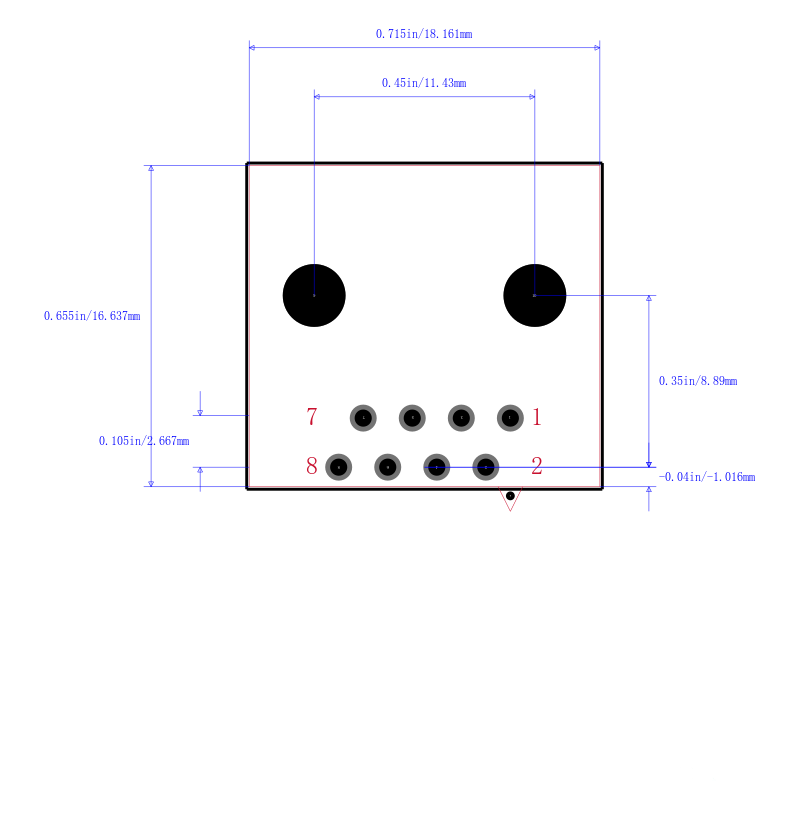

5520259-4封装焊盘图
