5569284-1

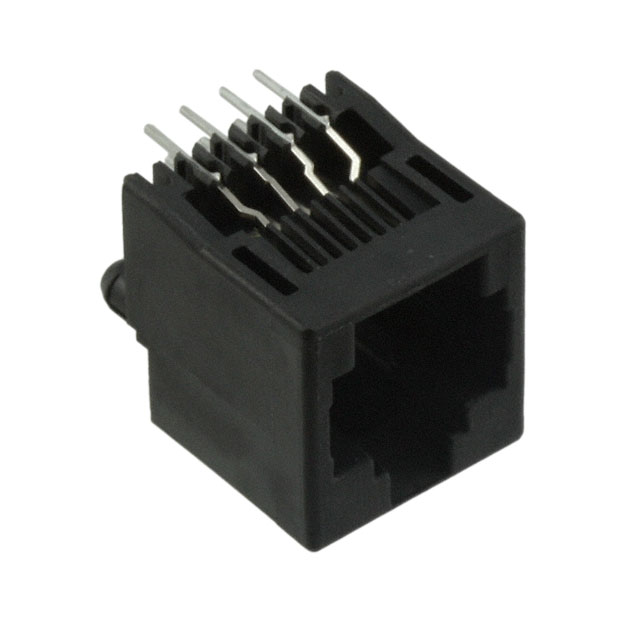

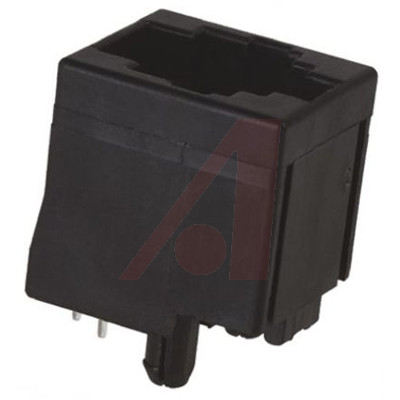

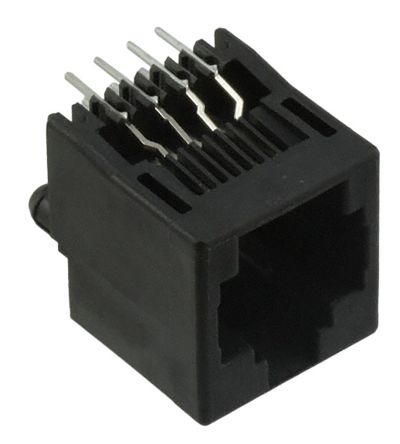

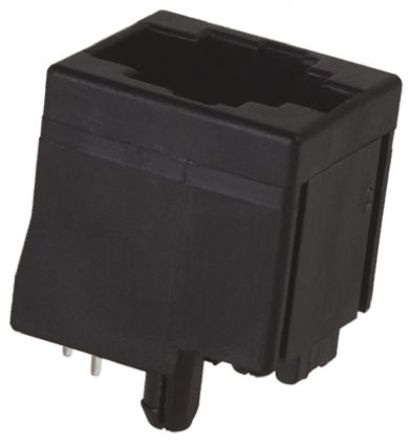

AMP FROM TE CONNECTIVITY  5569284-1  模块连接器, Cat3, RJ45, 插座, 8 触点, 8 路, 1 端口

Cat 3 类 RJ45 单端口模块化插孔

一系列 5 类 RJ45 堆叠式模块化插孔连接器，采用薄型设计，在印刷电路板上可以更少的空间安装更多端口。这些 RJ45 堆叠式模块化插孔具有侧面接入（直角安装）或顶部接入（垂直安装）。屏蔽层可提供 EMI/RFI 保护，以及可选的印刷电路板或面板接地。这些 RJ45 堆叠式插孔连接器带集成 LED，用于识别线路状态和碰撞。内置 LEDS，无需单独的指示器，从而节省系统空间。这些 RJ45 插孔的外壳由 UL 94V-0 阻燃聚酯制成，并预装了镀金触点。这些 RJ45 5 类堆叠式模块化插孔的性能超过了在所有对组合上 100 MHz 时为 -40 dB（根据 EIA/TIA 568A）的下一代（近端串扰）要求。所有型号均高度可靠且质量极佳。

### 特点和优势

堆叠式端口，可节省印刷电路板空间 顶部和侧面接入安装

屏蔽，用于 EMI/RFI 保护

印刷电路板和面板接地选件

集成 LED，用于线路状态指示

UL 94V-0 阻燃外壳

### 应用

这些 RJ45 Cat 3 类连接器适用于需要语音、数据和高速网络性能的应用。这些应用包括通信（电话、路由器服务器）、计算机、商业设备、消费电子产品和无线基站。

补充数据

---

**库存号** | **制造商部件号** |

**屏蔽**

|

**剖面**

|

**面板挡块**

|

**接地选项**

|

**LED**

|

**键控**

144-5173

| 555153-1 | 是 | - | 是 | - | 否 | -

137-890

| 5555141-1 | 是 | 薄型 | 否 | 面板和印刷电路板 | 否 | 否

782-0814

| 5555153-1 | 是 | 薄型 | 是 | 印刷电路板 | 否 | 否

787-1629

| 2-5338556-1 | 是 | 薄型 | 否 | 面板和印刷电路板 | 否 | 否

820-8110

| 3-5338556-1 | 是 | 薄型 | 否 | 面板和印刷电路板 | 否 | 否

615-4327

| 106066-2 | 是 | 薄型 | 否 | 面板和印刷电路板 | 否 | 否

787-1641

| 5569564-1 | 是 | 薄型 | 否 | 面板和印刷电路板 | 是 | 否

795-0788

| 5558310-1 | 是 | 薄型 | 否 | 印刷电路板 | 否 | 是

820-8142

| 5557786-1 | 是 | 薄型 | 否 | 印刷电路板 | 否 | 否

820-8255

| 5556591-1 | 是 | 薄型 | 是 | 印刷电路板 | 否 | 是

820-8296

| 5555153-5 | 是 | 薄型 | 是 | 印刷电路板 | 否 | 否

820-8338

| 5555153-6 | 是 | 薄型 | 是 | 印刷电路板 | 否 | 否

782-7723

| 5557969-1 | 是 | 标准 | 是 | 面板和印刷电路板 | 否 | 否

787-1648

| 5406298-2 | 是 | 标准 | 否 | 面板和印刷电路板 | 否 | 否

787-1691

| 5557484-1 | 是 | 标准 | 是 | 面板和印刷电路板 | 否 | 否

820-8101

| 5557730-1 | 是 | 标准 | 是 | 面板和印刷电路板 | 否 | 是

820-8192

| 1734577-3 | 是 | 标准 | 否 | 印刷电路板 | 是 | 否

820-8209

| 1734577-4 | 是 | 标准 | 否 | 印刷电路板 | 是 | 否

820-8224

| 1734577-1 | 是 | 标准 | 否 | 印刷电路板 | 是 | 否

909-8053

| 100616-1 | 是 | 标准 | 是 | 印刷电路板 | 否 | 否

909-8056

| 100616-2 | 是 | 标准 | 是 | 印刷电路板 | 否 | 否

909-8084

| 1705549-1 | 是 | 标准 | 否 | 印刷电路板 | 否 | 否

909-8087

| 1734795-1 | 是 | 标准 | 否 | 印刷电路板 | 否 | 否

293-0414

| 0-215877-1 | 否 | 薄型 | 否 | 无 | 否 | 否

640-8056

| 5520251-4 | 否 | 薄型 | 是 | 无 | 否 | 否

782-0820

| 5555162-1 | 否 | 薄型 | 否 | 无 | 否 | 否

782-7666

| 5555164-1 | 否 | 薄型 | 否 | 无 | 否 | 否

787-1672

| 5520426-4 | 否 | 薄型 | 否 | 无 | 否 | 否

909-7753

| 215877-1 | 否 | 薄型 | 否 | 无 | 否 | 否

782-7669

| 5555167-1 | 否 | 薄型 | 否 | 无 | 否 | 是

782-7694

| 5406721-2 | 否 | 薄型 | 是 | 无 | 否 | 否

782-7708

| 5558065-1 | 否 | 薄型 | 否 | 无 | 否 | 否

782-7720

| 5557785-1 | 否 | 薄型 | 否 | 无 | 否 | 否

787-1666

| 5555764-1 | 否 | 薄型 | 否 | 无 | 否 | 否

820-8211

| 5555166-1 | 否 | 薄型 | 是 | 无 | 否 | 是

820-8215

| 5558070-1 | 否 | 薄型 | 否 | 面板和印刷电路板 | 否 | 否

820-8265

| 5569118-1 | 否 | 薄型 | 否 | 无 | 否 | 是

820-8306

| 5555248-1 | 否 | 薄型 | 是 | 无 | 否 | 否

871-9875

| 5555078-1 | 否 | 薄型 | 是 | 无 | 否 | 是

615-4254

| 1-1705951-1 | 否 | 标准 | 否 | 无 | 否 | 否

615-4298

| 216550-1 | 否 | 标准 | 是 | 无 | 否 | 否

782-0817

| 5556416-1 | 否 | 标准 | 否 | 无 | 否 | 否

782-0832

| 5520259-4 | 否 | 标准 | 是 | 无 | 否 | 否

782-5682

| 1-338088-6 | 否 | 标准 | 否 | 无 | 否 | 否

782-7697

| 1-338088-3 | 否 | 标准 | 否 | 无 | 否 | 否

820-8123

| | 否 | 标准 | 否 | 无 | 否 | 否

820-8151

| 5520260-4 | 否 | 标准 | 是 | 无 | 否 | 是

820-8246

| 5520252-4 | 否 | 标准 | 是 | 无 | 否 | 是

820-8299

| 5556416-2 | 否 | 标准 | 否 | 无 | 否 | 否

### 标准

符合电信行业协会 TIA-1096-A 支持的 FCC 规则和规范第 68 部分要求。
