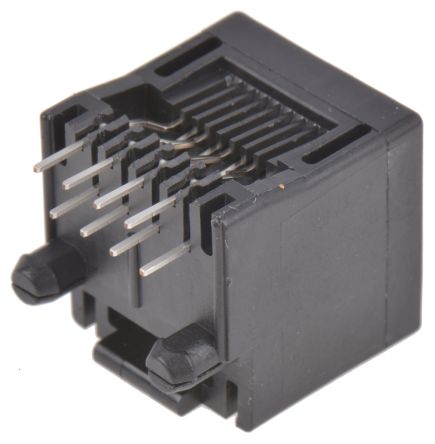

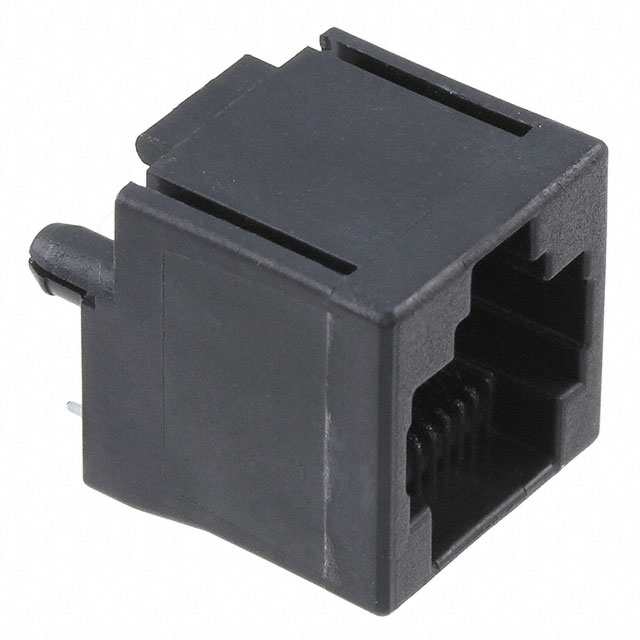

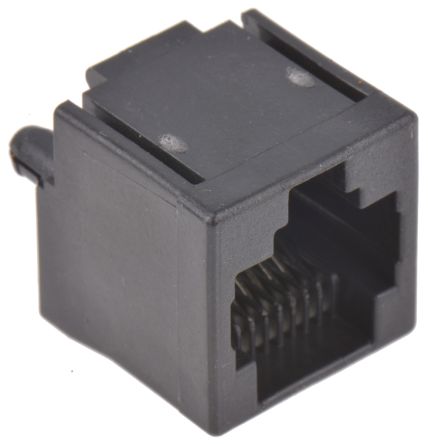

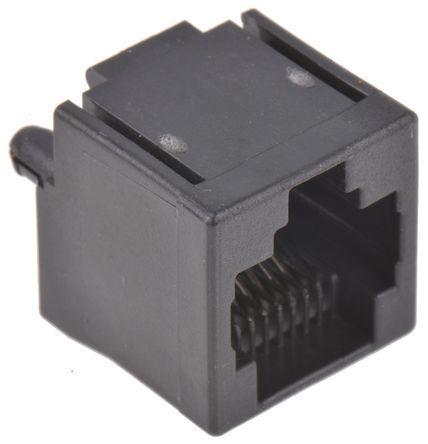

TE Connectivity 3 类单端口垂直印刷电路板安装模块化插孔3 类单端口垂直(顶部接入)印刷电路板安装模块化 RJ45、RJ25、RJ14 和 RJ22 插孔系列,带黑色 UL 94V-0 塑料外壳和可选屏蔽。 这些 3 类印刷电路板安装模块化 RJ45、RJ25、RJ14 和 RJ22 插孔提供印刷电路板通孔或表面安装,可选择顶部接入、底部接入或顶部/底部接入印刷电路板安装角。 有关不同选项和附加功能的详细信息,请参见表格。### RJ 印刷电路板和模块化插孔连接器
Cat 3 类 RJ45 单端口模块化插孔
一系列 5 类 RJ45 堆叠式模块化插孔连接器,采用薄型设计,在印刷电路板上可以更少的空间安装更多端口。这些 RJ45 堆叠式模块化插孔具有侧面接入(直角安装)或顶部接入(垂直安装)。屏蔽层可提供 EMI/RFI 保护,以及可选的印刷电路板或面板接地。这些 RJ45 堆叠式插孔连接器带集成 LED,用于识别线路状态和碰撞。内置 LEDS,无需单独的指示器,从而节省系统空间。这些 RJ45 插孔的外壳由 UL 94V-0 阻燃聚酯制成,并预装了镀金触点。这些 RJ45 5 类堆叠式模块化插孔的性能超过了在所有对组合上 100 MHz 时为 -40 dB(根据 EIA/TIA 568A)的下一代(近端串扰)要求。所有型号均高度可靠且质量极佳。
### 特点和优势
堆叠式端口,可节省印刷电路板空间
顶部和侧面接入安装
屏蔽,用于 EMI/RFI 保护
印刷电路板和面板接地选件
集成 LED,用于线路状态指示
UL 94V-0 阻燃外壳
### 标准
符合电信行业协会 TIA-1096-A 支持的 FCC 规则和规范第 68 部分要求。
触点数 8
触点电镀 Gold, Tin over Nickel
排数 1
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 8
拔插次数 750
屏蔽 No
额定电流Max 1.5A/触头
工作温度Max 70 ℃
工作温度Min -40 ℃
额定电压Max 150 VAC
安装方式 Through Hole
长度 16.51 mm
宽度 15.88 mm
高度 16.51 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -40℃ ~ 70℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Tube
制造应用 Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536694040
